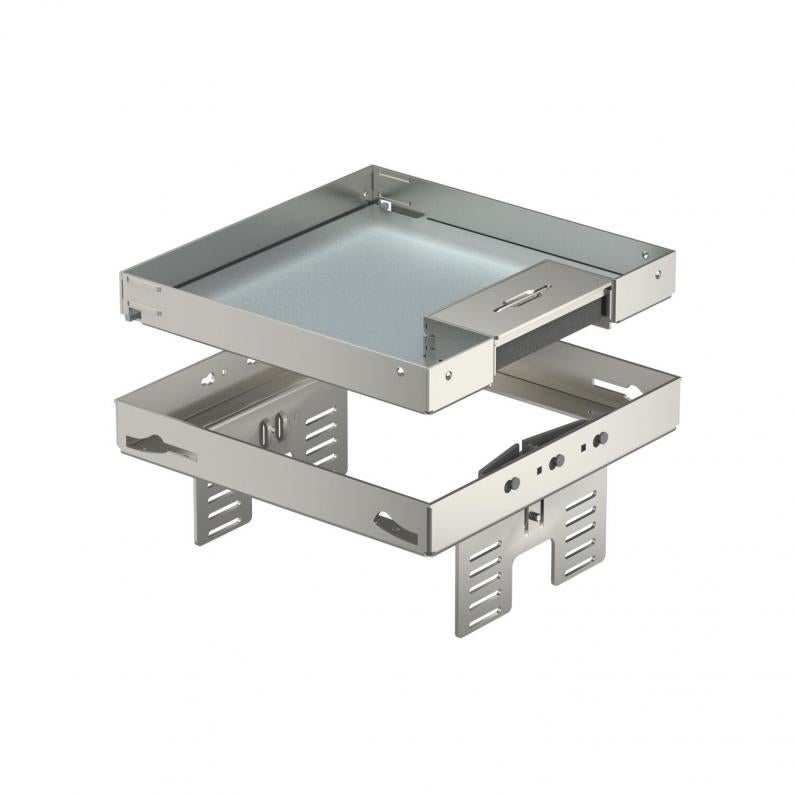

Nivelleerbare cassette met snoeruitlaat RKSNUZD3, roestvast staal
Type RKSN2 UZD3 4VS20
Art.nr. 7409228
EAN 4012195867265
Art.nr. / Type
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Nivelleerbare en van de vloer losgekoppelde cassette met nominale grootte 4 met snoeruitgang, voor inbouw van apparaten in droog gereinigde binnenvloeren, voor inbouw in vloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG ../4 of in UGD250- 3/4 of UGD350-3/4. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met snoeruitgang, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.
Nivelleerbare cassette met snoeruitgang, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.
Technische gegevens
Afmetingen
| Lengte | 199 mm |
|---|---|
| Breedte | 199 mm |
| Hoogte | 90 mm |
| Afm. h | 90 mm |
Technische gegevens
| Vloerhoogte min. | 105 mm |
|---|---|
| Dikte vloerbedekking | 20 mm |
| Aantal inbouwbare apparaten | 6 |
| Ontkoppelbaar | ja |
| Lengte inbouwmaat | 201 mm |
| Breedte inbouwmaat | 201 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Aantal inbouwdozen | 2 |
| Inbouwdiepte | 105 mm |
| Uitvoering leidinguitlaat | Draaibaar |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT3 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 4 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 3.000 N |
| Uitvoering | vierkant |
| ROHS-conform | ja |
| Dimensie | 200x200mm |
| Materiaal | Roestvast staal 1.4301 |
| Productserie | RKSN |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 14,4338 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 14,4338 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
NW 350-3 QK
7410544
Kl. vpe: 1 Stuks
1Stuks
Stuks
DUG RK UAN 4
7428544
Kl. vpe: 1 Stuks
1Stuks
Stuks
UT3 45 3
7408723
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
NW 350-3 QK
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
DUG RK UAN 4
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Vloerhoogte min.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
RKSN2 UZD3 4VS20
105
20
4
90
7409228
RKSN2 UZD3 4VS25
110
25
4
95
7409230
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
RKSN2 UZD3 4VS20
Art.nr.
7409228
Vloerhoogte min.
105
Dikte vloerbedekking
20
Nominale maat voor inbouweenheden
4
Afm. h
90
RKSN2 UZD3 4VS25
Art.nr.
7409230
Vloerhoogte min.
110
Dikte vloerbedekking
25
Nominale maat voor inbouweenheden
4
Afm. h
95
