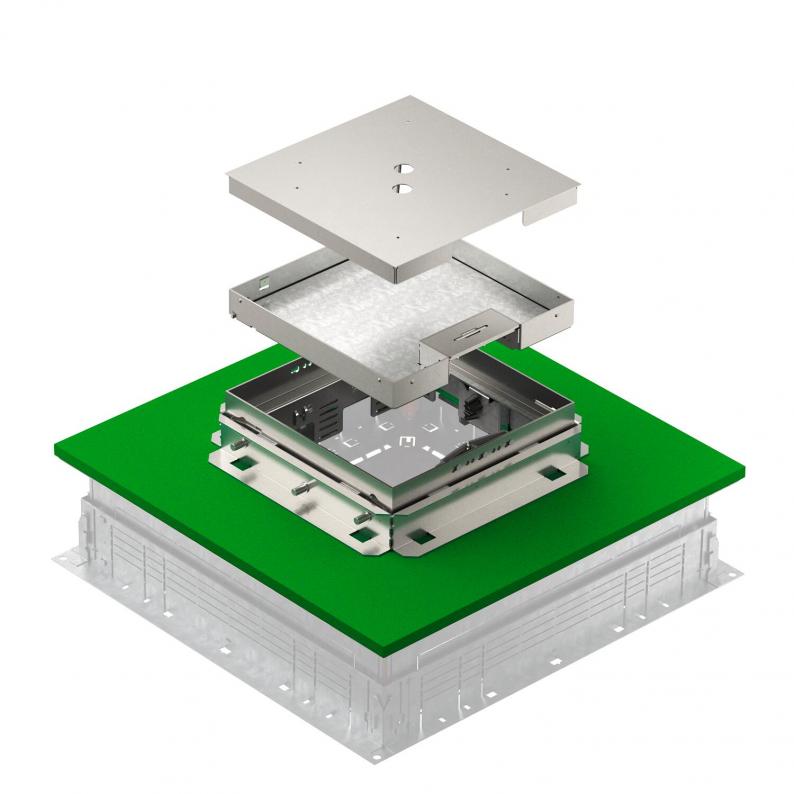

Nivelleerbare cassette met snoeruitlaat RKSNUZD3, roestvast staal
Type TRKSN 9 VS 350
Art.nr. 7409623
EAN 4012197438654
Art.nr. / Type
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Nivelleerbare en van de vloer losgekoppelde cassette met nominale grootte 9 met snoeruitlaat, voor inbouw van toebehoren in droog gereinigde vloeren, voor inbouw in ondervloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG ../ 9 of in UGD250- 3/9 of UGD350-3 / 9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met snoeruitlaat Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Meegeleverd zijn een afwerkvloerbeschermdeksel van aluminium (kan worden overgeschuurd), een passend montagedeksel voor fixeren van de cassettegietmal en een ISO-element voor ontkoppeling van de vloeraansluitdoos.
Technische gegevens
Afmetingen
| Lengte | 243 mm |
|---|---|
| Breedte | 243 mm |
| Afm. h | 81 mm |
Technische gegevens
| Vloerhoogte min. | 136 mm |
|---|---|
| Dikte vloerbedekking | 25 mm |
| Nivelleerbereik min. | 69 mm |
| Nivelleerbereik max. | 110 mm |
| Aantal inbouwbare apparaten | 12 |
| Ontkoppelbaar | ja |
| Geschikt voor inbouw in holle vloer | nee |
| Geschikt voor inbouw in dubbele vloer | nee |
| Vloeronderhoud | Droog |
| Inbouwdiepte | 136 mm |
| Uitvoering leidinguitlaat | Draaibaar |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Aantal universele dragers | 3 x UT4 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Dimensie | 243x243x117 |
| Materiaal | Roestvast staal 1.4301 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 50,409 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 50,409 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7408727
Universele drager UT4, Module 45®, systeemlengte 208 mmType
UT4 45 4
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7407840
Montagedrager voor data-outlets, systeemlengte 208 mmType
MTU 3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (1)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Vloerhoogte min.
Dikte vloerbedekking
Uitvoering leidinguitlaat
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
TRKSN 9 VS 350
136
25
Draaibaar
9
81
7409623
TRKSN 9 VS 250
136
25
Draaibaar
9
7409603
TRKSN 9 VS 350
Art.nr.
7409623
Vloerhoogte min.
136
Dikte vloerbedekking
25
Uitvoering leidinguitlaat
Draaibaar
Nominale maat voor inbouweenheden
9
Afm. h
81
TRKSN 9 VS 250
Art.nr.
7409603
Vloerhoogte min.
136
Dikte vloerbedekking
25
Uitvoering leidinguitlaat
Draaibaar
Nominale maat voor inbouweenheden
9
