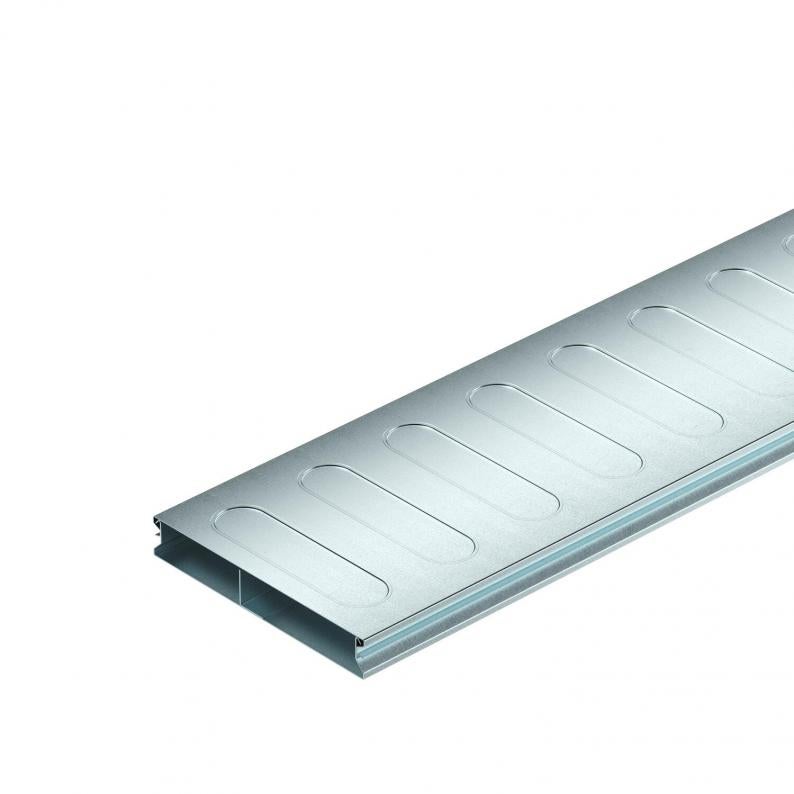

Ondervloerkanaal, 2-delig, 2-kanaals, kanaalhoogte 28 mm
Type S2 19028-2
Art.nr. 7400256
EAN 4012197351908
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Omschrijving
Ondervloerkanaal (2-delig) voor installatie van kabels en leidingen in met dekvloer bedekte ondervloersystemen conform NEN-EN 50085-2-2. Afneembare en doorgaande opklikbare kanaaldeksel. Met scheidingsschot in het kanaal.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 190 mm |
| Hoogte | 28 mm |
| Maat b | 110 mm |
| Maat a | 80 mm |
| Afm. h | 28 mm |
Technische gegevens
| Nuttige doorsnede | 4629 mm² |
|---|---|
| Aantal compartimenten | 2 St. |
| Aantal vaste scheidingswanden | 1 |
| Doorsnede compartiment a | 1923 mm² |
| Doorsnede compartiment b | 2706 mm² |
| Kanaalbreedte min. | 190 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| ROHS-conform | ja |
| Kanaalhoogte min. | 28 mm |
| Dimensie | 2000x190x28 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | EÜK-kanaalsysteem |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 6,6718 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,6718 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400621
Verticale bocht, 2 compartimenten , kanaalhoogte 28 mmType
KV2 19028-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
