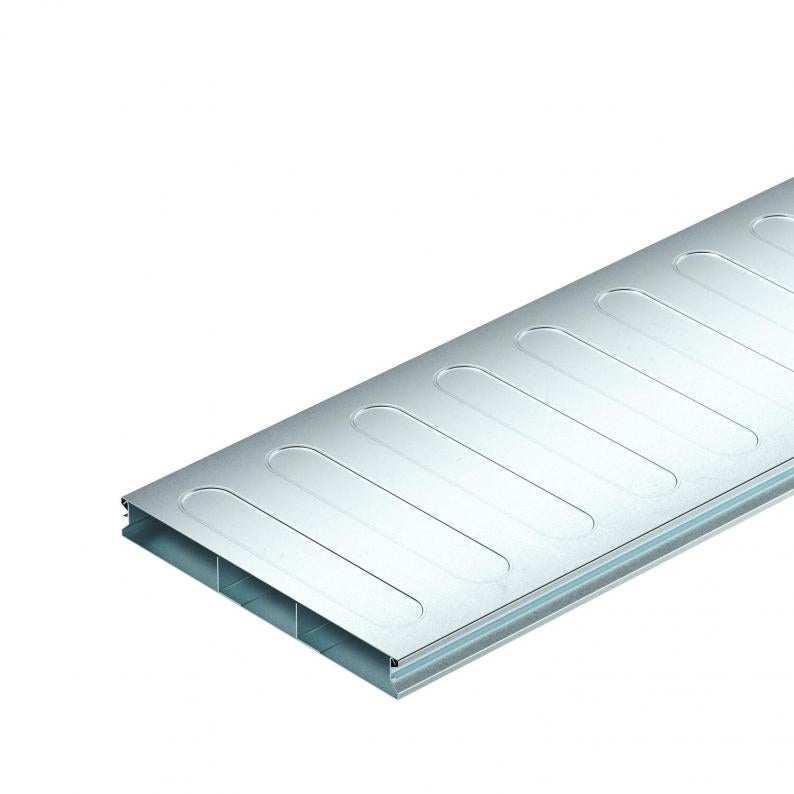

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 28 mm
Type S3 25028-2
Art.nr. 7400275
EAN 4012197352042
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Omschrijving
Ondervloerkanaal (2-delig) voor installatie van kabels en leidingen in met dekvloer bedekte ondervloersystemen conform NEN-EN 50085-2-2. Afneembare en doorgaande opklikbare kanaaldeksel. Met scheidingsschot in het kanaal.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 28 mm |
| Maat b | 70 mm |
| Maat a | 90 mm |
| Afm. h | 28 mm |
Technische gegevens
| Nuttige doorsnede | 6130 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 2166 mm² |
| Doorsnede compartiment b | 1798 mm² |
| Kanaalbreedte min. | 250 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| ROHS-conform | ja |
| Kanaalhoogte min. | 28 mm |
| Dimensie | 2000x250x28 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | EÜK-kanaalsysteem |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 8,7929 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,7929 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400645
Verticale bocht, 3 compartimenten , kanaalhoogte 28 mmType
KV3 25028-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
