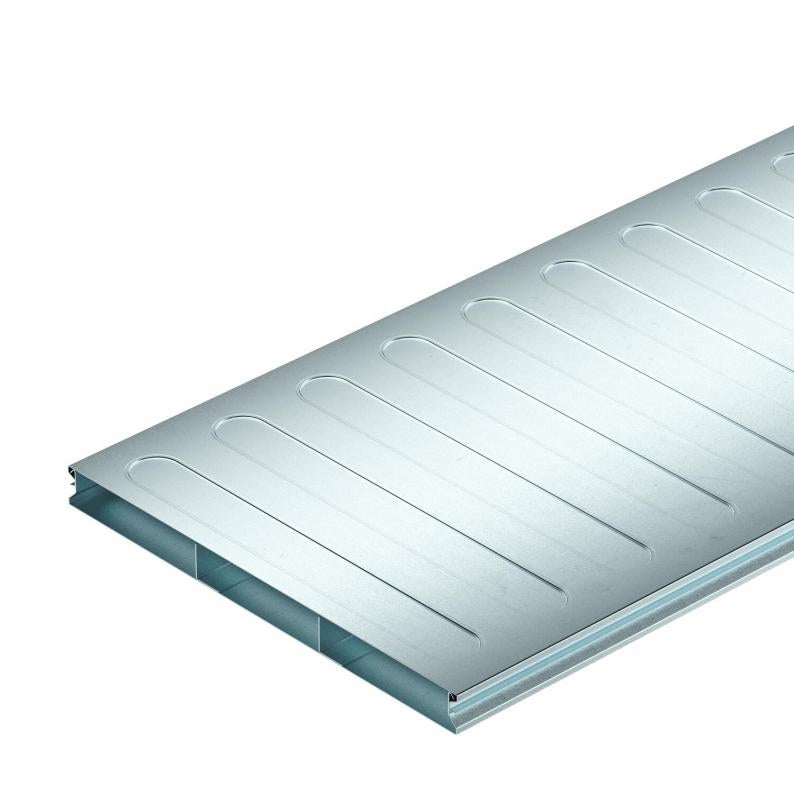

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 28 mm
Type S3 35028-2
Art.nr. 7400287
EAN 4012197352127
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Omschrijving
Ondervloerkanaal (2-delig) voor installatie van kabels en leidingen in met dekvloer bedekte ondervloersystemen conform NEN-EN 50085-2-2. Afneembare en doorgaande opklikbare kanaaldeksel. Met scheidingsschot in het kanaal.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 350 mm |
| Hoogte | 28 mm |
| Maat b | 110 mm |
| Maat a | 120 mm |
| Afm. h | 28 mm |
Technische gegevens
| Nuttige doorsnede | 8722 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 2944 mm² |
| Doorsnede compartiment b | 2834 mm² |
| Kanaalbreedte min. | 350 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| ROHS-conform | ja |
| Kanaalhoogte min. | 28 mm |
| Dimensie | 2000x350x28 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | EÜK-kanaalsysteem |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 11,244 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,244 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400657
Verticale bocht, 3 compartimenten , kanaalhoogte 28 mmType
KV3 35028-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S3 25028-2
2000
250
3
7400275
S3 35028-2
2000
350
3
7400287
Breedte
S3 25028-2
Art.nr.
7400275
Lengte
2000
Breedte
250
Aantal compartimenten
3
S3 35028-2
Art.nr.
7400287
Lengte
2000
Breedte
350
Aantal compartimenten
3
