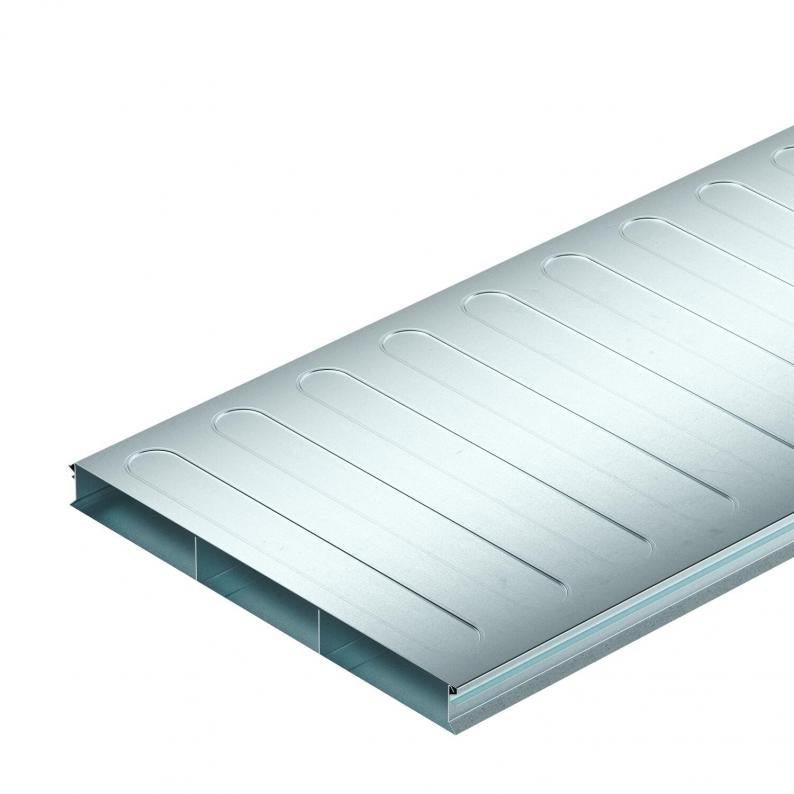

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 38 mm
Type S3 35038-2
Art.nr. 7400289
EAN 4012197352141
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Omschrijving
Ondervloerkanaal (2-delig) voor installatie van kabels en leidingen in met dekvloer bedekte ondervloersystemen conform NEN-EN 50085-2-2. Afneembare en doorgaande opklikbare kanaaldeksel. Met scheidingsschot in het kanaal.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 350 mm |
| Hoogte | 38 mm |
| Maat b | 110 mm |
| Maat a | 120 mm |
| Afm. h | 38 mm |
Technische gegevens
| Nuttige doorsnede | 12054 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 4060 mm² |
| Doorsnede compartiment b | 3934 mm² |
| Kanaalbreedte min. | 350 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| ROHS-conform | ja |
| Kanaalhoogte min. | 38 mm |
| Dimensie | 2000x350x38 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | EÜK-kanaalsysteem |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 11,805 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,805 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400662
Verticale bocht, 3 compartimenten , kanaalhoogte 38 mmType
KV3 35038-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S3 25038-2
2000
250
3
7400279
S3 35038-2
2000
350
3
7400289
Breedte
S3 25038-2
Art.nr.
7400279
Lengte
2000
Breedte
250
Aantal compartimenten
3
S3 35038-2
Art.nr.
7400289
Lengte
2000
Breedte
350
Aantal compartimenten
3
