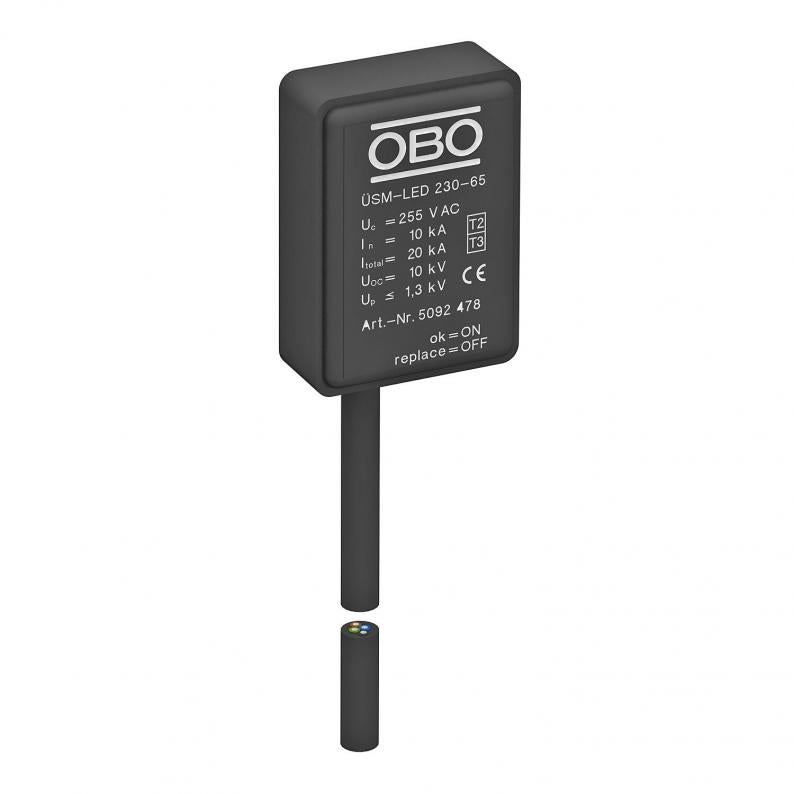

Overspanningsbeveiliging voor LED-systemen 230 IP65
Type ÜSM-LED 230-65
Art.nr. 5092478
EAN 4012196439034
Art.nr. / Type
5092478 / ÜSM-LED 230-65
Beschermingsgraad
IP65
Maximale continuespanning AC
255 V
Uitvoering van de polen
1+N/PE
Kl. vpe: 25 Stuks
25Stuks
Stuks
Omschrijving
Overspanningsbeveiligingsmodule type 2+3 conform DIN EN 61643-11 voor 230/400V netten.
Bedoeld om LED-verlichting of de LED-driver te beschermen.
• Met optische functieweergave
• Met klein formaat voor installatie in de mastaansluitdoos
• IP 65 en met 25 cm aansluitkabel
• 1 + NPE-beveiligingscircuit met een maximale afvoercapaciteit van 20kA
• Overspanningsbeperking onder 1300V of 1000V @ 5kA
• Met of zonder het uitschakelen van de lamp bij een defect
Toepassing: universeel toepasbaar voor alle verlichtingssystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
Bedoeld om LED-verlichting of de LED-driver te beschermen.
• Met optische functieweergave
• Met klein formaat voor installatie in de mastaansluitdoos
• IP 65 en met 25 cm aansluitkabel
• 1 + NPE-beveiligingscircuit met een maximale afvoercapaciteit van 20kA
• Overspanningsbeperking onder 1300V of 1000V @ 5kA
• Met of zonder het uitschakelen van de lamp bij een defect
Toepassing: universeel toepasbaar voor alle verlichtingssystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
Technische gegevens
Technische gegevens
| Netvorm | Overige |
|---|---|
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP65 |
| Maximale continuspanning (L-N) | 255 V |
| Maximale continuspanning (N-PE) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 10 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 10 kA |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 20 kA |
| Afstandssignalisatie | nee |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Beschermingsniveau [L-N] | ≤1,3 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Uitvoering van de polen | 1+N/PE |
| Montagetype | Overige |
| Max. netzijdige overstroombeveiliging | 16 |
| Uitvoering | 1+NPE |
| Kortsluitbestendig | nee |
| ROHS-conform | ja |
| Nominale belastingsstroom (in-/uitgangsklem) | 16 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Aansluitkabellengte | 0,25 m |
| SPD conform NEN-EN-IEC 61643-1 | klasse II+III |
| SPD volgens EN 61643-11 | Type 2+3 |
| LPZ | 2→3 |
| Maximale afleidstootstroom (8/20 μs) | 20 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 16 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 230V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 20 kA |
|---|
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0131 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0131 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
