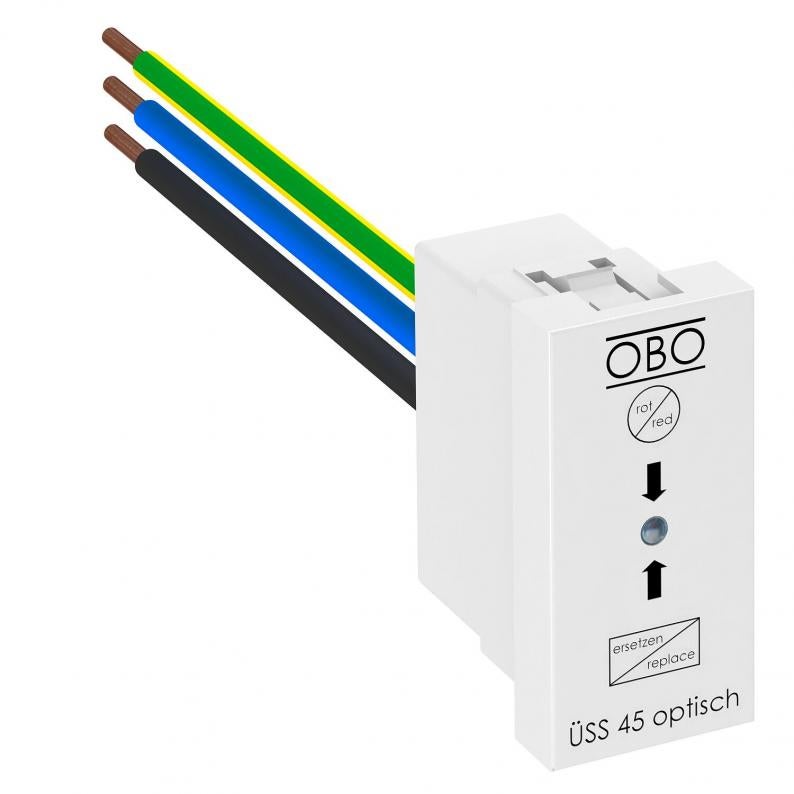

Overspanningsbeveiligingsmodule voor Module 45 met optische indicatie
Type ÜSS 45-O-RW
Art.nr. 6117473
EAN 4012196117673
Art.nr. / Type
6117473 / ÜSS 45-O-RW
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Overspanningsbeveiliging / netfijnbeveiliging type 3 conform EN 61643-11 voor installatie in Rapid 45-kanalen, installatiekanalen en vloersystemen.
• O-versie met optische functieweergave
• snelle en eenvoudige montage

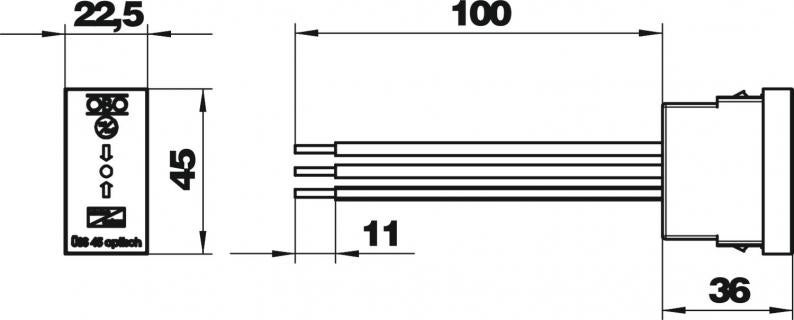

• kleine totale breedte van 22,5 mm
• Kleur: zuiver wit; RAL 9010
Toepassing: De overspanningsbeveiliging beschermt stroomafwaartse en nabijgelegen stopcontacten.
Overspanningsbeveiliging type 3 (klasse D) conform VDE 0675 deel 6 - 11 (DIN EN 61643-11).
Voor installatie in Rapid 45-goten, apparatuurinbouwkokers en vloersystemen.
• O-versie met optische functieweergave
• snelle en eenvoudige montage
• kleine totale breedte van 22,5 mm
• Kleur: zuiver wit; RAL 9010
Toepassing: De overspanningsbeveiliging beschermt stroomafwaartse en nabijgelegen stopcontacten.
Overspanningsbeveiliging type 3 (klasse D) conform VDE 0675 deel 6 - 11 (DIN EN 61643-11).
Voor installatie in Rapid 45-goten, apparatuurinbouwkokers en vloersystemen.
Technische gegevens
Technische gegevens
| Netvorm | Overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Afstandssignalisatie | nee |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Beschermingsniveau [L-N] | ≤1500 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 2,5 kA |
| Montagetype | Module |
| Max. netzijdige overstroombeveiliging | 16 |
| Uitvoering | optische functie-indicatie |
| ROHS-conform | ja |
| Nominale belastingsstroom (in-/uitgangsklem) | 16 A |
| Bedrijfstemperatuur min. | -25 °C |
| Bedrijfstemperatuur max. | 45 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse III |
| SPD volgens EN 61643-11 | Type 3 |
| LPZ | 2→3 |
| Maximale afleidstootstroom (8/20 μs) | 5 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 16 A |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 45 °C |
| Dimensie | 255V |
| Kleur | zuiver wit; RAL 9010 |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 5 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 1,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 1,5 mm² |
| Gemeenschappelijk beschermingsniveau [L-PE] | 1500 kV |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,5248 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,5248 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
