Potentiaalvereffeningsrail 1809 voor inbouwmontage
Type 1809 UP
Art.nr. 5015065
EAN 4012195378198
Art.nr. / Type
5015065 / 1809 UP
Lengte
250 mm
Breedte
220 mm
Hoogte
67 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving

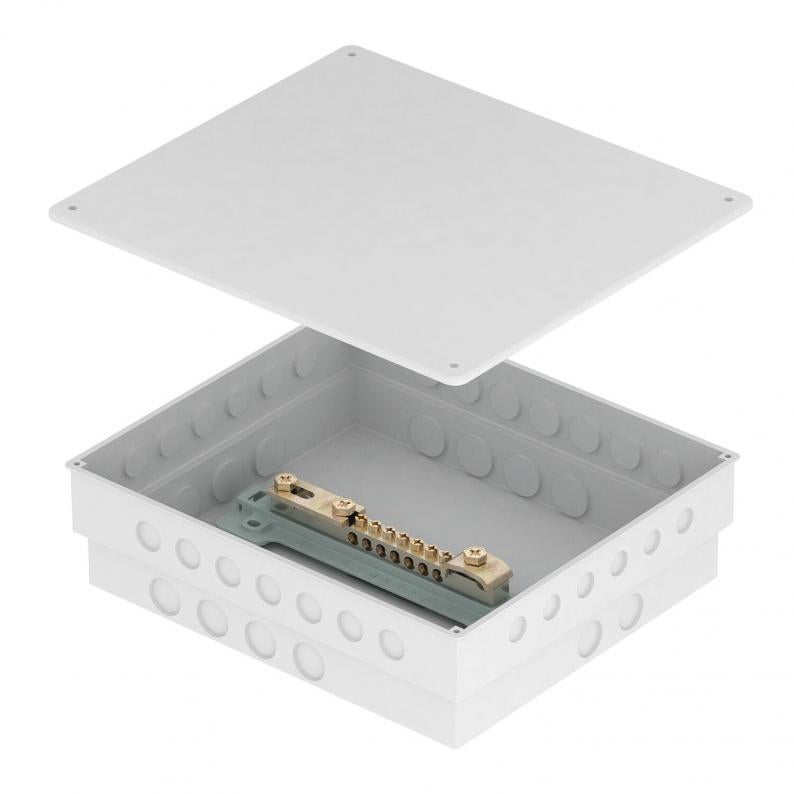

• Gemonteerde potentiaalvereffeningsrail 1809 (zonder afdekkap) in inbouwdoos
• Inbouwdoos met voorgefabriceerde gaten voor invoeren van de benodigde kabels en deksels
• Contactstrook van messing, vernikkeld
• Schroeven en legger van staal, galvanisch verzinkt
• Bliksemstroombestendig 100 kA (10/350)
Aansluitmogelijkheden:
• 7 kabels tot 25 mm²
• 1 ronde geleider Rd 8-10
• 1 platte geleider tot FL 30 of ronde geleider Rd 8-10
• Inbouwdoos met voorgefabriceerde gaten voor invoeren van de benodigde kabels en deksels
• Contactstrook van messing, vernikkeld
• Schroeven en legger van staal, galvanisch verzinkt
• Bliksemstroombestendig 100 kA (10/350)
Aansluitmogelijkheden:
• 7 kabels tot 25 mm²
• 1 ronde geleider Rd 8-10
• 1 platte geleider tot FL 30 of ronde geleider Rd 8-10
Technische gegevens

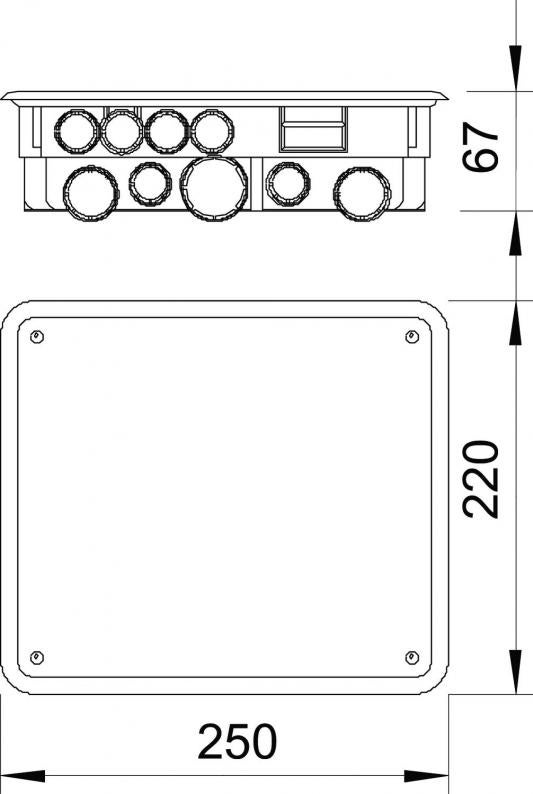

Afmetingen
| Lengte | 250 mm |
|---|---|
| Breedte | 220 mm |
| Hoogte | 67 mm |
Technische gegevens
| Isolator | ja |
|---|---|
| Aantal aansluitingen ronde geleider totaal | 1 |
| Aantal aansluitingen ronde geleider 8 mm | 0 |
| Aantal aansluitingen ronde geleider 10 mm | 0 |
| Aantal aansluiting ronde geleider 8-10 mm | 1 |
| Aantal aansluitingen platte geleider tot 30 mm | 1 |
| Aantal aansluitingen platte geleider tot 40 mm | 0 |
| Aantal aansluiting geleider tot 6 mm² star | 0 |
| Aantal aansluiting geleider tot 16 mm² star | 0 |
| Aantal aansluiting geleider tot 25 mm² star | 7 |
| Aantal aansluiting geleider tot 95 mm² star | 0 |
| Materiaal van de contactrail | Messing |
| Materiaal van de klem | staal |
| Oppervlak van de contactrail | vernikkeld |
| Oppervlak van de klem | galvanisch verzinkt |
| Uitvoering | in behuizing |
| ROHS-conform | exempt |
| Uitvoering | Opbouw fix |
| Dimensie | 50x5mm |
| Materiaal | Messing |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,6007 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,6007 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
