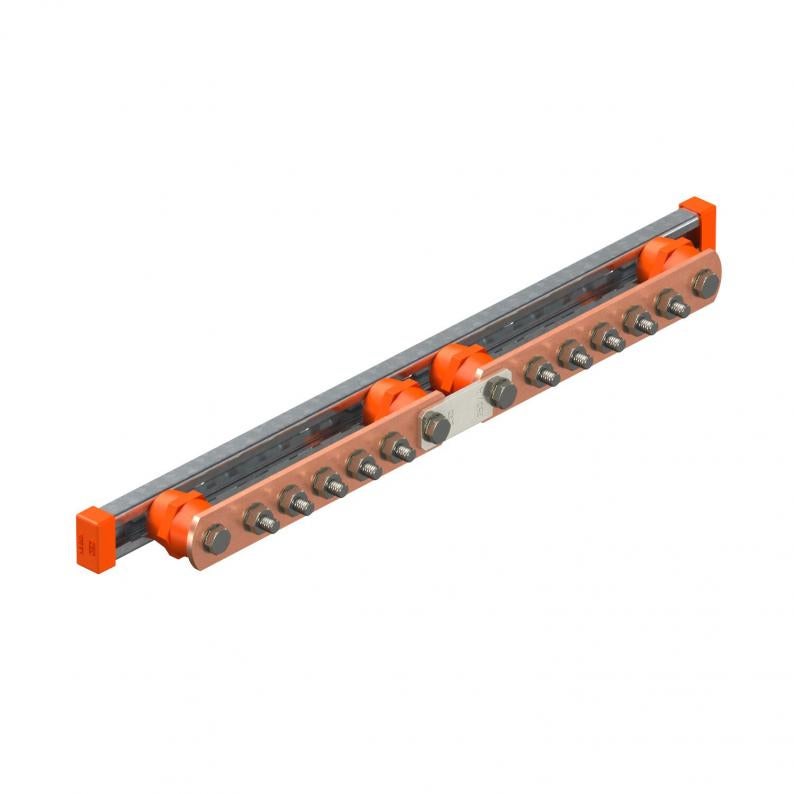

Potentiaalvereffeningsrail voor flexibele wandmontage met scheiding
Type 1802 DC 5+5 CU
Art.nr. 5015874
EAN 4012196681945
Art.nr. / Type
Lengte
Breedte
Hoogte
Aantal aansluitingen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Hoofdstroomrail voor potentiaalvereffening volgens DIN VDE 0100-410/-540 alsmede
Potentiaalvereffening bij blikseminslag volgens DIN VDE 0185-305 (IEC 62305)
- met uitschakelpunt (Disconnect - DC)
- voor flexibele wandmontage
- compleet met profielrail (FT) en schroeven
- snelle en eenvoudige montage van de aansluitkabel door middel van
M10 slotbouten
- met veerring (DIN137) om de schroeven tegen zelfloslating te beveiligen S:0
Potentiaalvereffening bij blikseminslag volgens DIN VDE 0185-305 (IEC 62305)
- met uitschakelpunt (Disconnect - DC)
- voor flexibele wandmontage
- compleet met profielrail (FT) en schroeven
- snelle en eenvoudige montage van de aansluitkabel door middel van
M10 slotbouten
- met veerring (DIN137) om de schroeven tegen zelfloslating te beveiligen S:0
Technische gegevens

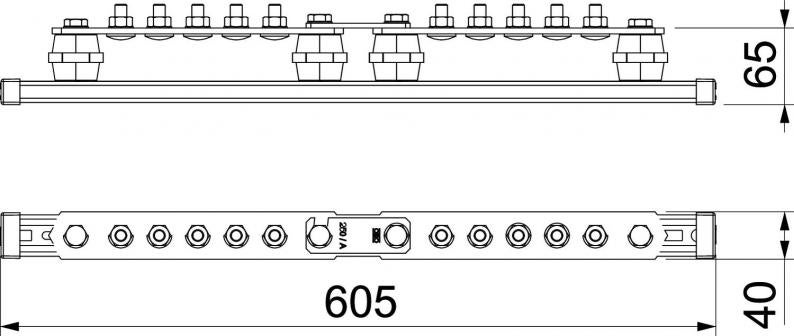

Afmetingen
| Lengte | 605 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 85 mm |
Technische gegevens
| Aantal aansluitingen | 10 |
|---|---|
| Isolator | ja |
| Aantal aansluitingen ronde geleider 8 mm | 0 |
| Aantal aansluitingen ronde geleider 10 mm | 0 |
| Aantal aansluiting ronde geleider 8-10 mm | 0 |
| Aantal aansluitingen platte geleider tot 30 mm | 0 |
| Aantal aansluitingen platte geleider tot 40 mm | 0 |
| Aantal aansluiting geleider tot 6 mm² star | 0 |
| Aantal aansluiting geleider tot 16 mm² star | 0 |
| Aantal aansluiting geleider tot 25 mm² star | 0 |
| Aantal aansluiting geleider tot 95 mm² star | 0 |
| Materiaal van de contactrail | Koper |
| Materiaal van de klem | Koper |
| Uitvoering | alleen klem |
| Bliksemstroombestendigheid | H/100 kA |
| ROHS-conform | ja |
| Uitvoering | Opbouw fix |
| Dimensie | 5+5 x M10 |
| Materiaal | Koper |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,2278 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 7,2278 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Aantal aansluitingen
Art.nr.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
Lengte
Hoogte
Aantal aansluitingen
1802 5 CU
Art.nr.
5015830
Lengte
246
Breedte
40
Hoogte
5
Aantal aansluitingen
5
1802 6 CU
Art.nr.
5015832
Lengte
278,5
Breedte
40
Hoogte
5
Aantal aansluitingen
6
1802 8 CU
Art.nr.
5015836
Lengte
343,5
Breedte
40
Hoogte
5
Aantal aansluitingen
8
1802 10 CU
Art.nr.
5015842
Lengte
408,5
Breedte
40
Hoogte
5
Aantal aansluitingen
10
1802 12 CU
Art.nr.
5015844
Lengte
473,5
Breedte
40
Hoogte
5
Aantal aansluitingen
12
1802 14 CU
Art.nr.
5015847
Lengte
538,5
Breedte
40
Hoogte
5
Aantal aansluitingen
14
1802 20 CU
Art.nr.
5015849
Lengte
733,5
Breedte
40
Hoogte
5
Aantal aansluitingen
20
1802 DC 5+1 CU
Art.nr.
5015870
Lengte
505
Breedte
40
Hoogte
85
Aantal aansluitingen
6
1802 DC 5+5 CU
Art.nr.
5015874
Lengte
605
Breedte
40
Hoogte
85
Aantal aansluitingen
10
