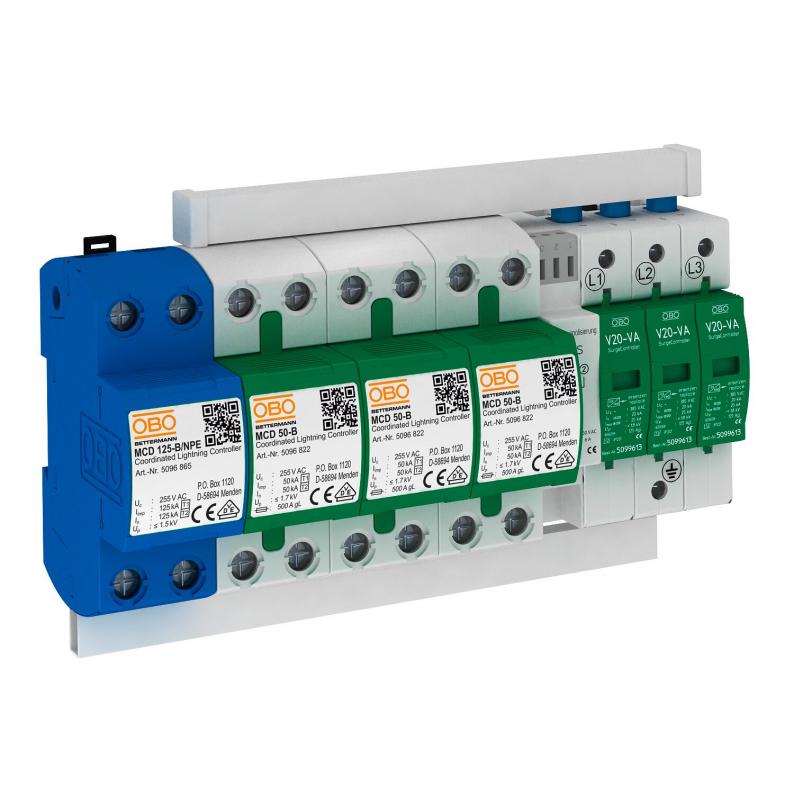

Protection-Set MCD + V20 lekstroomvrij 3-polig + NPE met potentiaalvrij signaal contact
Type PS4-VA TT+FS
Art.nr. 5089777
EAN 4012195405597
Art.nr. / Type
5089777 / PS4-VA TT+FS
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Protection-set VA, bliksem- en overspanningsafleidercombinatie type 1+2
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen tot 50 kA (10/350) per fase en tot 125 kA (10/350) N-PE
• Lekstroomvrij
• Afleider, insteekbaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Ingekapselde, niet dovende afleiders: voor toepassing in verdelerkasten
Toepassing: industriële installaties met bijzondere eisen.
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen tot 50 kA (10/350) per fase en tot 125 kA (10/350) N-PE
• Lekstroomvrij
• Afleider, insteekbaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Ingekapselde, niet dovende afleiders: voor toepassing in verdelerkasten
Toepassing: industriële installaties met bijzondere eisen.
Technische gegevens
Technische gegevens
| Netvorm | Overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Bliksempiekstroom (10/350) [totaal] | 100 kA |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 100 kA |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 100 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 25 kA |
| Uitvoering | 3+NPE met FS |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 100 kA |
| Volgstroomblusvermogen (eff) [N-PE] | 25 kA |
| Kortsluitvastheid | 25 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 255V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 100 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,1332 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 11,1332 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
