Ronde inbouweenheid voor dekvloerhoogte 55 mm
Type GESR9 55U V 9011
Art.nr. 7405049
EAN 4012195674467
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Klapdeksel GESR9 met een vaste hoogte van 55 mm voor de binnentoepassing. Met twee inbouwdozen voor verticale montage van Module 45-apparatuur en vier trekontlastingen. Voor de montage van Module 45-apparatuur zijn twee inbouwramen nodig.
Datamodules worden gemonteerd met behulp van een optionele MPMT45 montageplaat.
Het klapdeksel is voorzien van universele montagebeugels.
Datamodules worden gemonteerd met behulp van een optionele MPMT45 montageplaat.
Het klapdeksel is voorzien van universele montagebeugels.
Technische gegevens

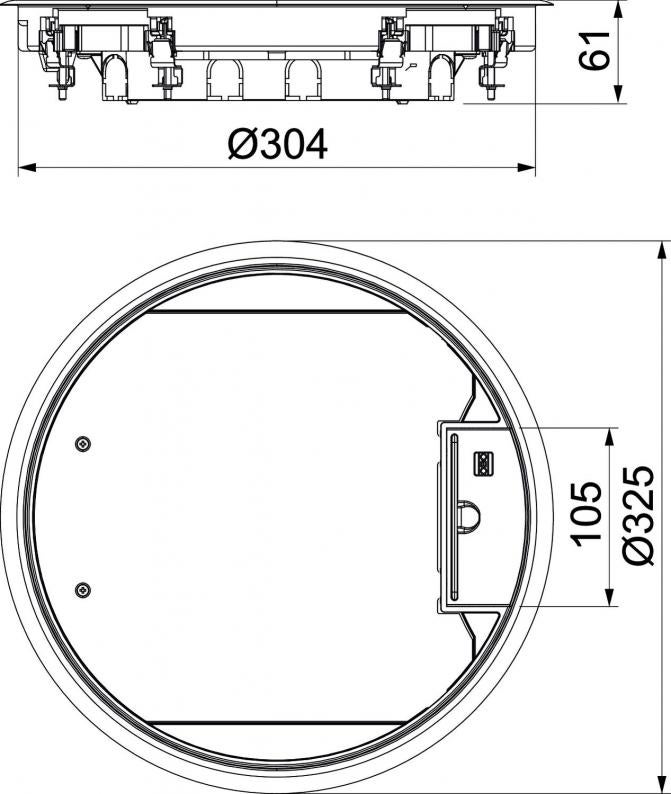

Afmetingen
| Lengte | 325 mm |
|---|---|
| Breedte | 325 mm |
| Hoogte | 61 mm |
Technische gegevens
| Hoogte dekvloer min. | 55 mm |
|---|---|
| Vloerhoogte min. | 58 mm |
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 8 |
| Afdichtingsinbouwmogelijkheid | nee |
| Inbouwdiameter | 304 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 58 mm |
| Buitendiameter | 325 mm |
| Met uitsparing vloerbekleding | nee |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibaar |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R9 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | rond |
| Openingsmechanisme | Handvat |
| ROHS-conform | ja |
| Spanbereik D min. | 10 mm |
| Spanbereik D max. | 28 mm |
| Dimensie | Ø325x61 |
| Materiaal | Polyamide |
| Kleur | grafietzwart; RAL 9011 |
| Productserie | GES |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 7,7792 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 7,7792 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
