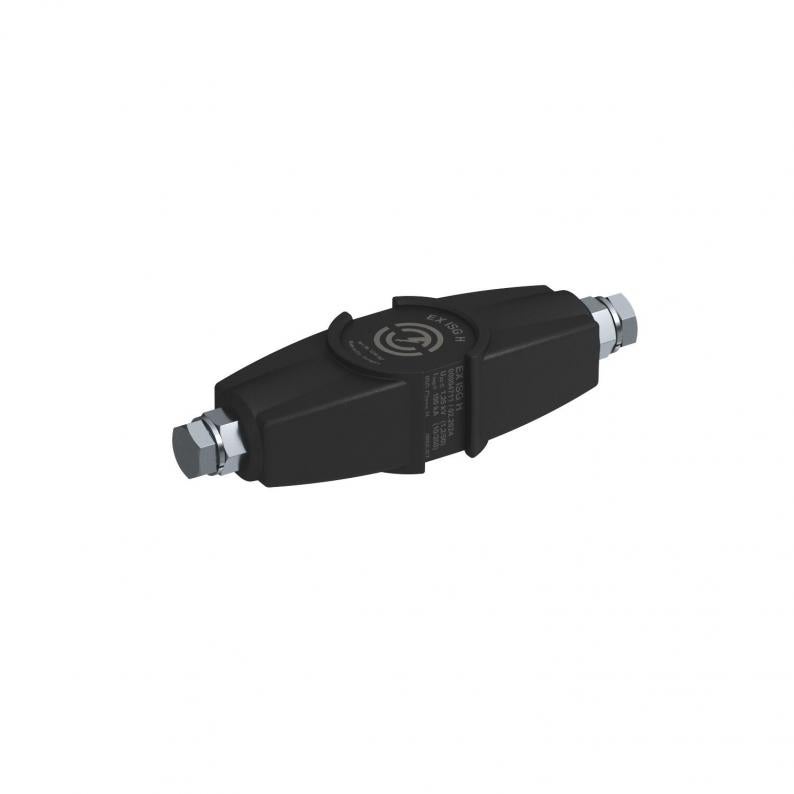

Scheidingsvonkbrug EX ISG H
Type EX ISG H
Art.nr. 5240030
EAN 4012196517381
Art.nr. / Type
5240030 / EX ISG H
Impulsstroom
100 kA
Nominale afleidstroom
100 kA
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
• Scheidingsvonkbaan conform VDE 0185-561-3 (IEC 62561-3)
• Ex-certificering conform ATEX
• Markering conform EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach IECEx
• Ex-certificering conform IECEx
• Markering conform IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (PPS) systemen.
• Ex-certificering conform ATEX
• Markering conform EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach IECEx
• Ex-certificering conform IECEx
• Markering conform IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (PPS) systemen.
Technische gegevens
Technische gegevens
| Aanspreekspanning | 0,56 kV |
|---|---|
| Beschermingsgraad | IP65/67 |
| Explosieveilige uitvoering | ja |
| Ontstekingsklasse | Drukvaste inkapseling |
| Aansluiting | Metrisch |
| Materiaal van de aansluiting | Zinkpersgietsel |
| Bliksemstroombestendigheid | H/100 kA |
| Nominale staande wisselspanning | 250 V |
| Nominale staande gelijkspanning | 354 V |
| Nominale aanspreekstootspanning | 1,25 kV |
| ROHS-conform | ja |
| Aansluitkabellengte | 0 m |
| Impulsstroom | 100 kA |
| Nominale afleidstroom | 100 kA |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 60 °C |
| Dimensie | 160x45x35 |
| Materiaal | Smeltlijm |
| Kleur | Zwart |
| Productserie | Ex |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 2,1762 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,1762 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
