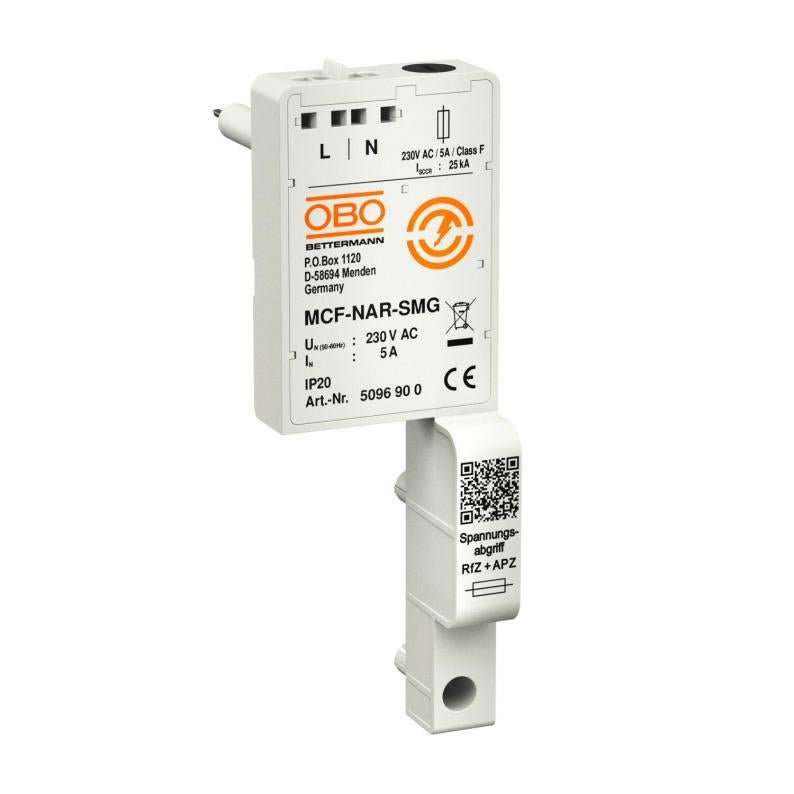

Spanningsaansluiting voor MCF-NAR-serie

Type MCF-NAR-SMG

Art.nr. 5096900

EAN 4012196776368

Alle uitvoeringen weergeven

Art.nr. / Type

5096900 / MCF-NAR-SMG

Beschermingsgraad

IP20

Kl. vpe: 1 Stuks

Stuks

Omschrijving

Adapter voor de spanningsaansluiting in netzijdige aansluitruimte

• Eenvoudige en plaatsbesparende spanningsaansluiting voor de afsluitpuntmeterlocatie (APZ) en de ruimte voor extra toepassingen (RfZ)
• Met veercontacten voor eenvoudig aansluiten van de aders
• Inclusief 2 busstekkers
• Borgschroeven tegen ongewenst losraken
• Vervangbare 5 A fijnzekering met een uitschakelvermogen van 50 kA
• Zekeringhouder 6,3 x 32 mm

Technische gegevens

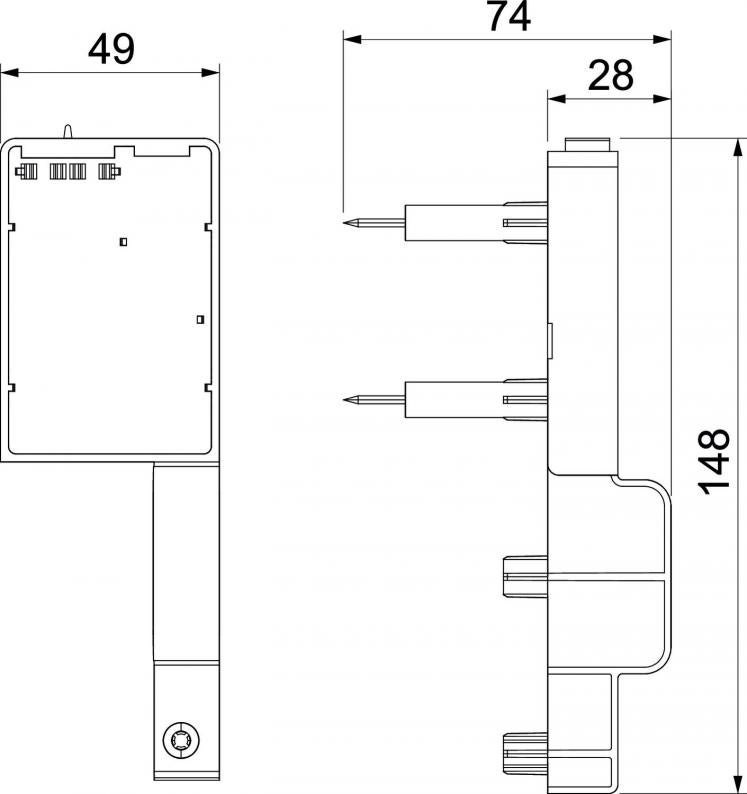

Afmetingen

Lengte	148 mm
Breedte	49 mm
Hoogte	74 mm

Technische gegevens

Netvorm	alle
Uitblazend	nee
Beschermingsgraad	IP20
Explosieveilige uitvoering	nee
Testklasse type 1	nee
Afstandssignalisatie	nee
Testklasse type 3	nee
Nominale spanning AC (50/60 Hz)	230 V
Geïntegreerde voorzekering	nee
Montagetype	Op basiselement
Kortsluitbestendig	nee
Bedrijfstemperatuur min.	-40 °C
Bedrijfstemperatuur max.	80 °C
Temperatuurbereik min.	-40 °C
Temperatuurbereik max.	80 °C
Dimensie	230V
Luchtvochtigheid max.	95 %
Luchtvochtigheid min.	5 %

Aansluitmogelijkheden

Aderdoorsnede flexibel (soepel) min.	0,75 mm²
Aderdoorsnede flexibel (soepel) max.	2,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	0,75 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2,5 mm²
