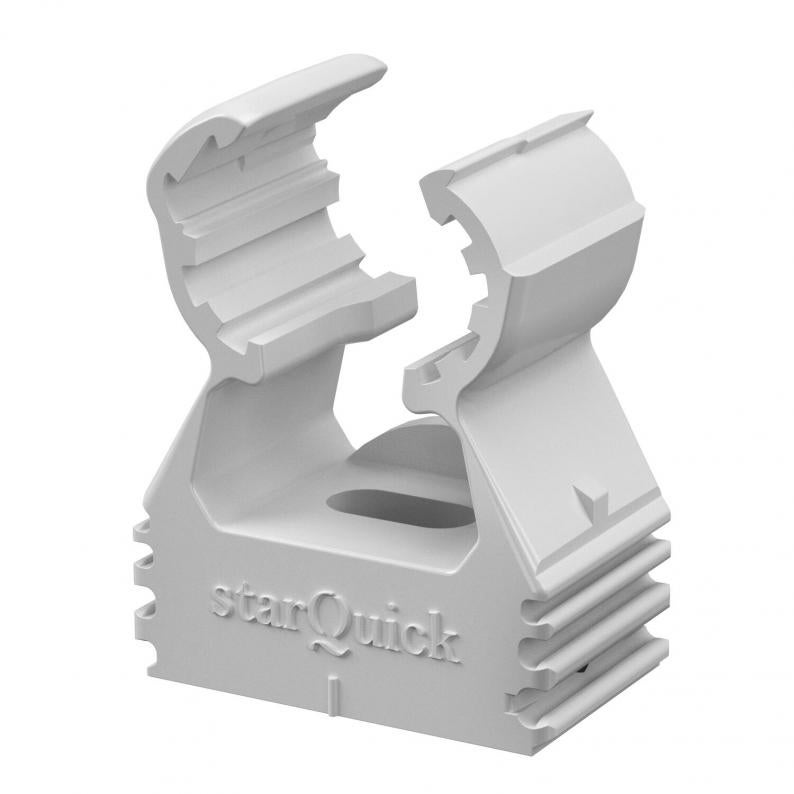

starQuick-klem
Type SQ-10 LGR
Art.nr. 2146053
EAN 4012195595359
Art.nr. / Type
Nominale grootte
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Omschrijving
Zware klem voor het bevestigen van elektrische en sanitaire leidingen van kunststof en metaal en Quick-Pipe elektrische installatieleiding. Universele montagemogelijkheden op wanden, plafonds en staalconstructies, zowel binnen als buiten. Flexibel klembereik van enkele millimeters. Buismontage zonder gereedschap. Koppelbaar tot Ø 28 mm, ook met OBO Quick of starQuick klem. Kan worden gecombineerd met een dubbele houder voor hoge belastingen. Te monteren op profielrails voor variabele afstanden en aantal klemmen.
Technische gegevens
Afmetingen
| Maat A | 29 mm |
|---|---|
| Maat B | 17 mm |
| Afm. H | 31,6 mm |
| Maat F | 4,5 mm |
| Afm. h | 10,5 mm |
| Afmeting e | 10 mm |
Technische gegevens
| Nominale grootte | 10 |
|---|---|
| Halogeenvrij | ja |
| UV-bestendig | ja |
| Rijgbaar | ja |
| Gesloten | ja |
| Aantal kabels/ buizen | 1 |
| Breukbelasting | 0,5 kN |
| Met inlage | nee |
| Type bevestiging | Schroefgat |
| ROHS-conform | ja |
| Spanbereik D min. | 9,5 mm |
| Spanbereik D max. | 12 mm |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 9,5-12mm |
| Materiaal | Polyamide |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | Quick-klemmen serie |
toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 2351673
Steekplug Delta-Push® met M6-schroefdraadType
DP GM6 30
Kl. vpe: 100 Stuks
100Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Certificaten (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Nominale grootte
Art.nr.
SQ-10 LGR
10
2146053
SQ-12 LGR
12-14
2146061
SQ-15 LGR
15-16
2146096
SQ-20 LGR
20-23
2146134
SQ-25 LGR
25-28
2146207
SQ-32 LGR
32-35
2146258
SQ-40 LGR
40-44
2146320
SQ-51 LGR
50-54
2146444
