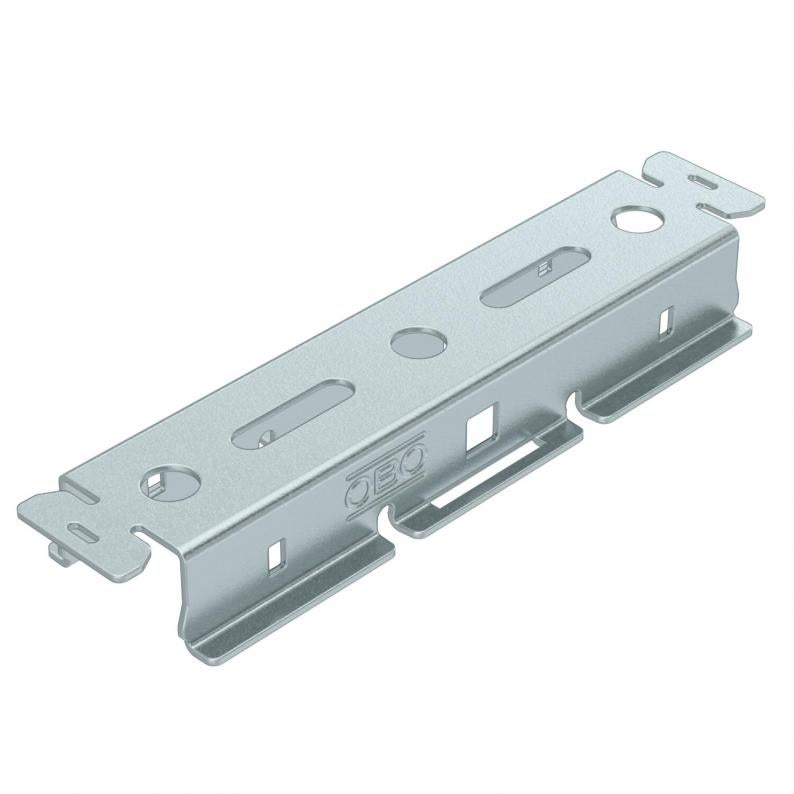

Support rail MagicFix

Support rail MagicFix

Type TSM 100 FS
Art.nr. 6426302
EAN 4012197519339
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte

Kl. vpe: 1 Stuks

Stuks

Omschrijving

Support rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.


  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring

Technische gegevens

Afmetingen

Lengte146 mm
Breedte46 mm
Hoogte22 mm
Maat L146 mm
Maat L2171 mm
Maß sH7x28 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstnee
Materiaaldikte1,5 mm
Verstelbaarnee
Geschikt voor draadgootja
Geschikt voor kabelladderja
Geschikt voor kabelgootja
Scharnierendnee
Gatdiameter10,5 mm
UitvoeringOplegprofiel
ROHS-conformja
Temperatuurbereik min.-20 °C
Temperatuurbereik max.120 °C
Dimensie22x45x171
Oppervlakbandverzinkt
Materiaalstaal
Kleurzink
ProductserieOBO-MagicFix®

Belastingen

Safe working load of suspended installation with ASM for cable trays (SWL)1 kN
Safe working load of suspended installation with ASM for mesh cable trays (SWL)1 kN

toebehoren

Montagetoebehoren
Systeemtoebehoren
Type
SBM FS

Kl. vpe: 50 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (2)

Uitvoeringen

Lengte
TSM 50 FS
Art.nr.
6426300
Lengte
96
TSM 100 FS
Art.nr.
6426302
Lengte
146
TSM 150 FS
Art.nr.
6426304
Lengte
196
TSM 200 FS
Art.nr.
6426306
Lengte
246
TSM 300 FS
Art.nr.
6426308
Lengte
346
TSM 400 FS
Art.nr.
6426310
Lengte
446
TSM 500 FS
Art.nr.
6426312
Lengte
546
TSM 600 FS
Art.nr.
6426314
Lengte
646
