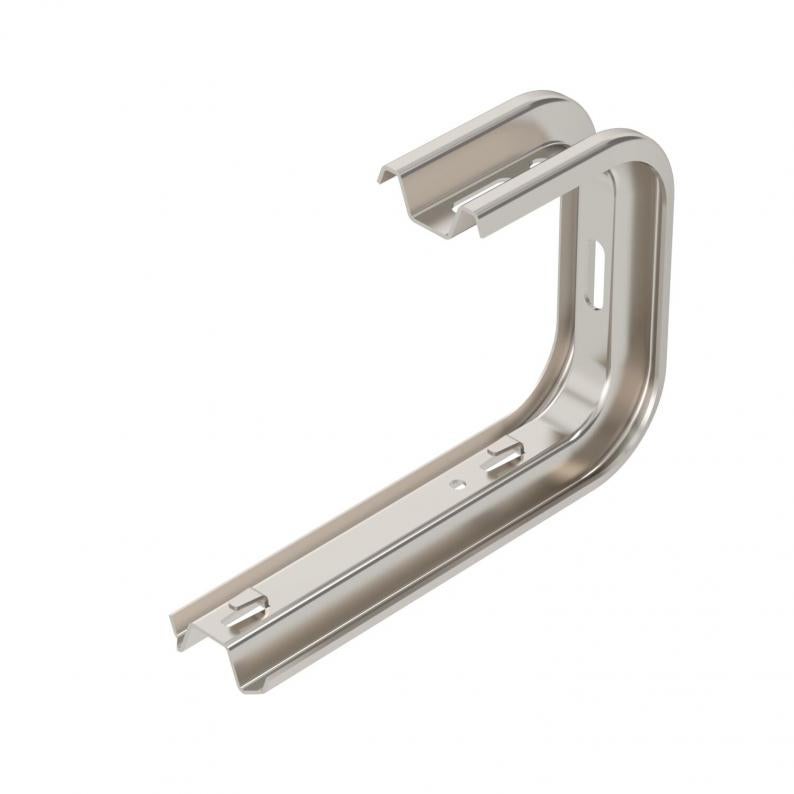

TP-wand- en plafondbeugel A2
Type TPDG 245 A2
Art.nr. 6365993
EAN 4012195617761
Art.nr. / Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kl. vpe: 5 Stuks
5Stuks
Stuks
Omschrijving
TP-wand- en plafondbeugel met klemlippen voor schroefloze bevestiging van draadgoten.
Wordt de beugel direct aan de wand of plafond bevestigd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
Max. zijhoogte van kabeldraagsystemen 60 mm.
Technische gegevens

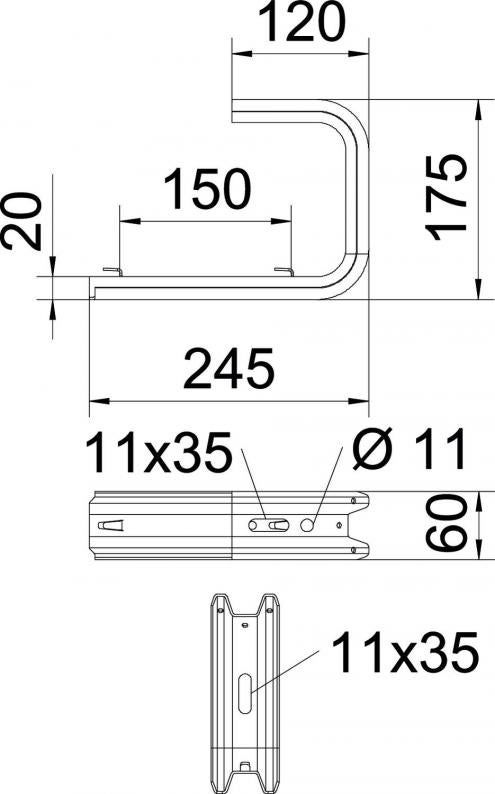

Afmetingen
| Lengte | 175 mm |
|---|---|
| Breedte | 245 mm |
| Hoogte | 60 mm |
| Maat L | 150 mm |
| Maat B | 245 mm |
| Afm. H | 175 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| voorbreedte min. | 200 |
| voorbreedte max. | 200 mm |
| Geschikt voor draadgoot | ja |
| Geschikt voor kabelladder | nee |
| Geschikt voor kabelgoot | nee |
| Uitvoering | Ophangbeugel (C-beugel) |
| ROHS-conform | ja |
| F in kN wand | 0,87 kN |
| F in kN plafond | 0,8 kN |
| Dimensie | B245mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Productserie | TP-serie |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 3,2237 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 3,2237 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kleur
Art.nr.
TPDG 145 A2
145
60
100
1,4
1,3
roestvrij staal
6365989
TPDG 195 A2
195
60
150
1,05
0,95
roestvrij staal
6365991
TPDG 245 A2
245
60
200
0,87
0,8
roestvrij staal
6365993
TPDG 345 A2
345
60
300
0,55
0,5
roestvrij staal
6365995
Breedte
voorbreedte max.
F in kN wand
F in kN plafond
TPDG 145 A2
Art.nr.
6365989
Breedte
145
Hoogte
60
voorbreedte max.
100
F in kN wand
1,4
F in kN plafond
1,3
Kleur
roestvrij staal
TPDG 195 A2
Art.nr.
6365991
Breedte
195
Hoogte
60
voorbreedte max.
150
F in kN wand
1,05
F in kN plafond
0,95
Kleur
roestvrij staal
TPDG 245 A2
Art.nr.
6365993
Breedte
245
Hoogte
60
voorbreedte max.
200
F in kN wand
0,87
F in kN plafond
0,8
Kleur
roestvrij staal
TPDG 345 A2
Art.nr.
6365995
Breedte
345
Hoogte
60
voorbreedte max.
300
F in kN wand
0,55
F in kN plafond
0,5
Kleur
roestvrij staal
