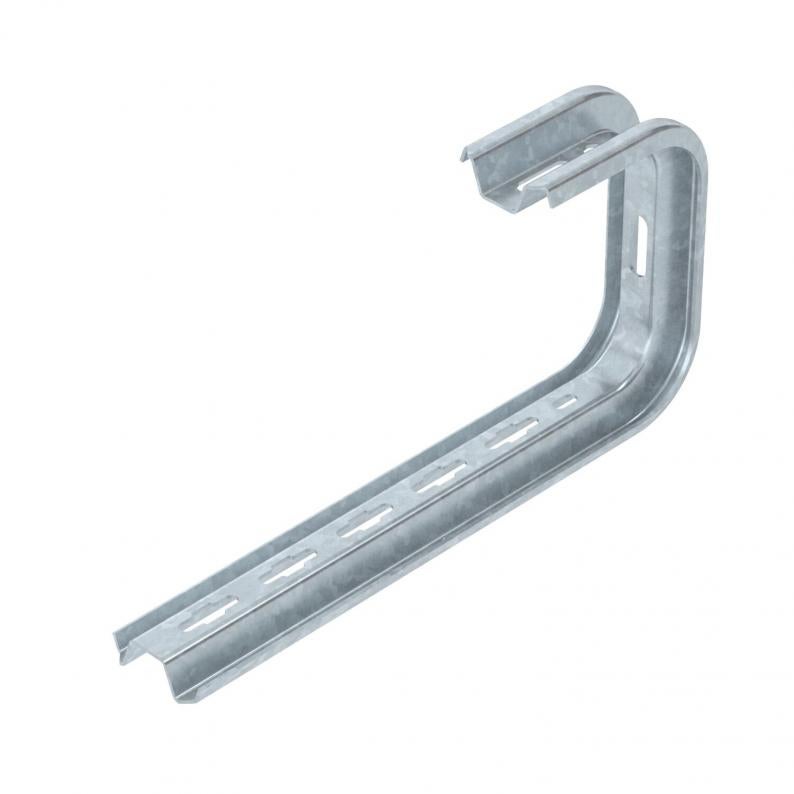

TP-wand- en plafondbeugel FT
Type TPD 345 FT
Art.nr. 6363869
EAN 4012195076896
Art.nr. / Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
TP-wand- en plafondbeugel voor universele bevestiging aan constructies.
Belangrijk! Wordt de beugel direct aan de wand of plafond bevestigd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
Max. zijhoogte van kabeldraagsystemen 60 mm.
Technische gegevens

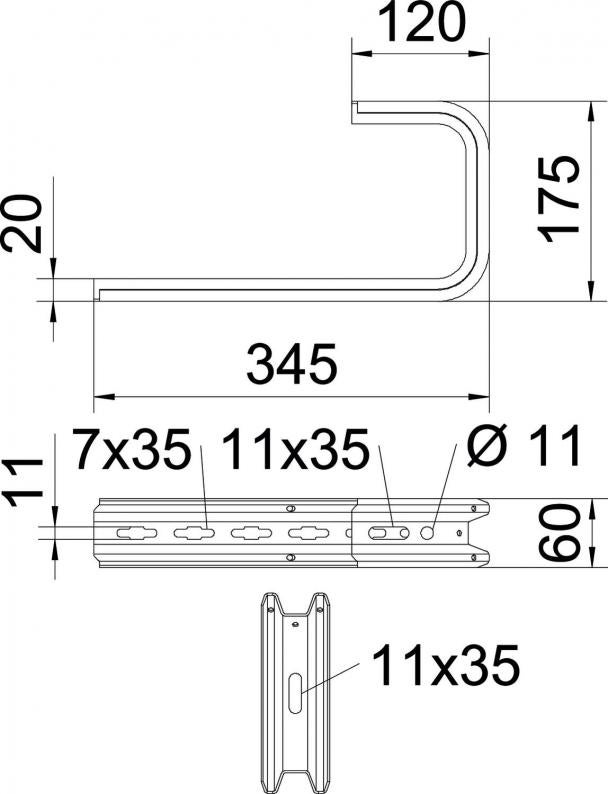

Afmetingen
| Lengte | 345 mm |
|---|---|
| Breedte | 345 mm |
| Hoogte | 60 mm |
| Maat B | 345 mm |
| Afm. H | 175 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| voorbreedte min. | 300 |
| voorbreedte max. | 300 mm |
| Geschikt voor draadgoot | ja |
| Geschikt voor kabelladder | ja |
| Geschikt voor kabelgoot | ja |
| Uitvoering | Ophangbeugel (C-beugel) |
| ROHS-conform | ja |
| F in kN wand | 0,55 kN |
| F in kN plafond | 0,5 kN |
| Dimensie | B345mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Productserie | TP-serie |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,7466 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,7466 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kleur
Art.nr.
TPD 145 FT
145
60
100
1,4
1,3
zink
6363861
TPD 245 FT
245
60
200
0,87
0,8
zink
6363865
TPD 345 FT
345
60
300
0,55
0,5
zink
6363869
Breedte
voorbreedte max.
F in kN wand
F in kN plafond
TPD 145 FT
Art.nr.
6363861
Breedte
145
Hoogte
60
voorbreedte max.
100
F in kN wand
1,4
F in kN plafond
1,3
Kleur
zink
TPD 245 FT
Art.nr.
6363865
Breedte
245
Hoogte
60
voorbreedte max.
200
F in kN wand
0,87
F in kN plafond
0,8
Kleur
zink
TPD 345 FT
Art.nr.
6363869
Breedte
345
Hoogte
60
voorbreedte max.
300
F in kN wand
0,55
F in kN plafond
0,5
Kleur
zink
