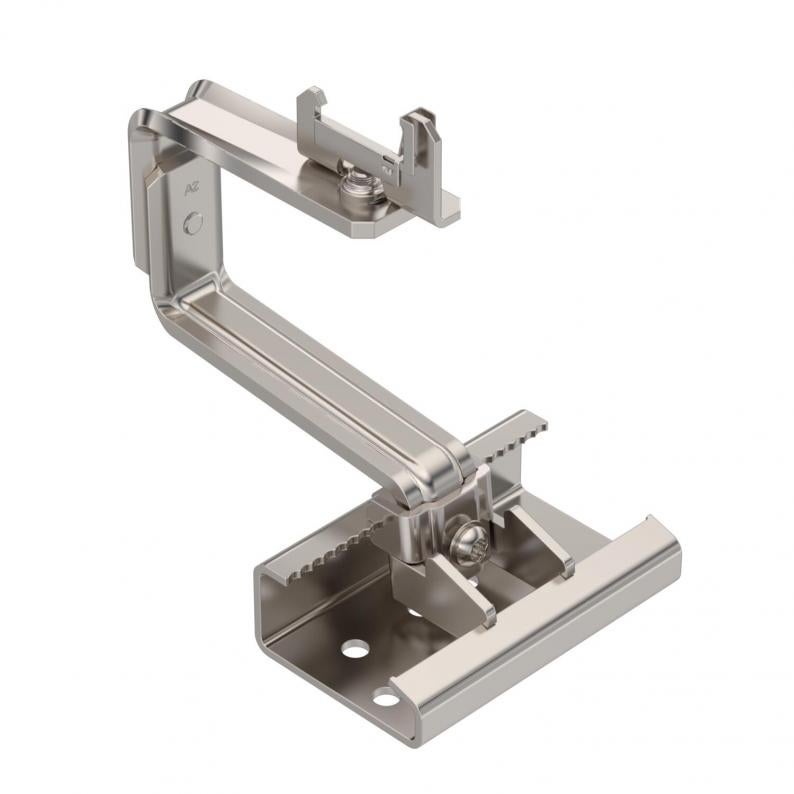

Universele dakhaak voor PV-modulemontage, pannendak
Type DHU A2
Art.nr. 5901410
EAN 4012197368685
Art.nr. / Type
Kl. vpe: 10 Stuks
10Stuks
Stuks
Omschrijving
Dakhaak voor monteren van fotovoltaïsche modules op schuine daken in combinatie met draagprofiel TP 45 Geschikt voor pannendaken. Vergrendelbare bevestiging op draagprofiel. Montage op dakspanten met schijfkopschroeven TKS. Dakhaak kan horizontaal en verticaal via schroefkoppelingen traploos worden ingesteld, passende sleutel Torx 50.
Technische gegevens
Afmetingen
| Breedte | 120 mm |
|---|
Technische gegevens
| Materiaaldikte | 6 mm |
|---|---|
| Met montageplaat | ja |
| Verstelbaar | ja |
| Hellinghoek min. | 90 ° |
| Hellinghoek max. | 0 ° |
| ROHS-conform | ja |
| Dimensie | 140x197x144 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Geschikt voor het bevestigen van fotovoltaïsche dak-/gevelbevestiging | Bevestiging hellend dak |
| Geschikt voor dakmateriaal | Dakpan |
| Breedte bevestigingsplaat | 75 mm |
| Lengte bevestigingsplaat | 120 mm |
| Hoogte bevestigingsplaat | 36 mm |
| Dakdoorvoer vereist | ja |
| Uitlijning | horizontaal/verticaal |
| Verankering | schroeven |
| Productserie | Magic PV Pitch |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,9457 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 6,9457 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
