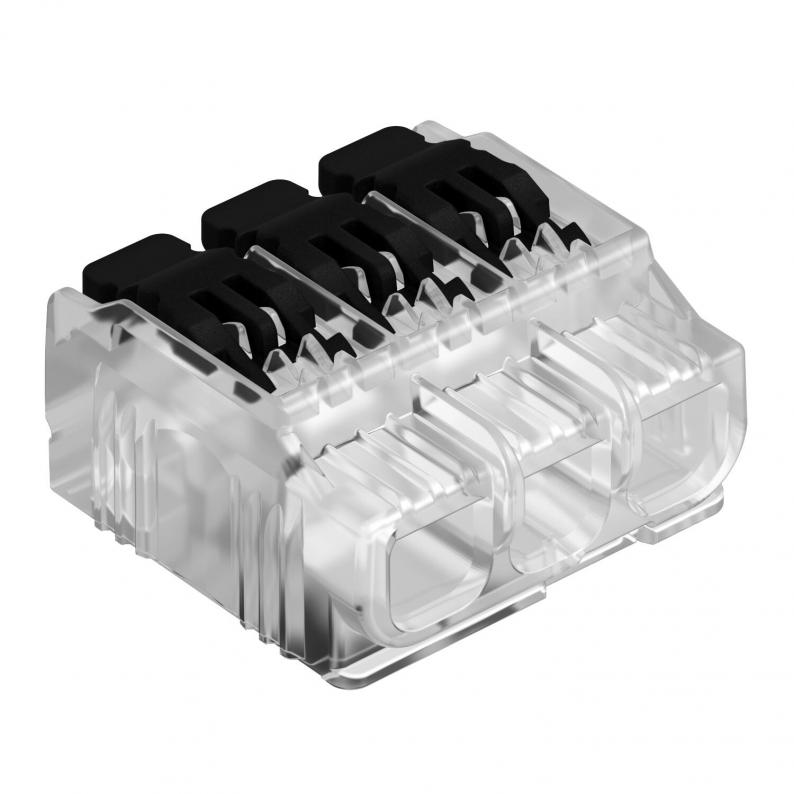

Universele steekklem, 3-polig
Type 61 HSK43
Art.nr. 2054423
EAN 4012197286781
Art.nr. / Type
2054423 / 61 HSK43
Kl. vpe: 75 Stuks
75Stuks
Stuks
Omschrijving
Getest conform EN 60998
Schroefloze klem voor de aansluiting van elektrische geleiders. Het soort geleider kan naar keuze soepel, meerdraads of massief zijn.Bij gebruik van starre ladders is het niet nodig om de ontgrendelingshendel te openen. De ader kan direct in de klem worden gestoken.Om de ladder uit te trekken, opent u gewoon de ontgrendelingshendel. De ader kan dan probleemloos worden uitgetrokken.
Nom. diameter:
3 x 0,2 - 4 mm² meeraderige/massieve ader
Nom. spanning 450 V
Nom. stroom 32 A
Striplengte: 11 - 12 mm
Testopening: fasetester en testpen (max. Ø 2 mm) zeer goed toegankelijk aan de bovenkant van de klem
Max. toegestane omgevingstemperatuur conform EN 60998: 85 °C
Schroefloze klem voor de aansluiting van elektrische geleiders. Het soort geleider kan naar keuze soepel, meerdraads of massief zijn.Bij gebruik van starre ladders is het niet nodig om de ontgrendelingshendel te openen. De ader kan direct in de klem worden gestoken.Om de ladder uit te trekken, opent u gewoon de ontgrendelingshendel. De ader kan dan probleemloos worden uitgetrokken.
Nom. diameter:
3 x 0,2 - 4 mm² meeraderige/massieve ader
Nom. spanning 450 V
Nom. stroom 32 A
Striplengte: 11 - 12 mm
Testopening: fasetester en testpen (max. Ø 2 mm) zeer goed toegankelijk aan de bovenkant van de klem
Max. toegestane omgevingstemperatuur conform EN 60998: 85 °C
Technische gegevens UL (USA)
Nominale spanning 600 V
Klembereik AWG 24-12
Omgevingstemp. max. 105 °C
Technische gegevens
Afmetingen
| Lengte | 19,6 mm |
|---|---|
| Breedte | 19,9 mm |
| Hoogte | 10,45 mm |
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Kabeldiameter min. | 0,5 mm |
| Kabeldiameter max. | 2,3 mm |
| Nominale stroom | 32 A |
| Nominale spanning | 450 V |
| Kunststof | Thermoplast |
| Geschikt voor massieve ader | ja |
| Geschikt voor flexibele ader | ja |
| Geschikt voor meeraderige geleiders | ja |
| transparant | ja |
| Met bedieningshendels | ja |
| Aansluitbare aderdiameter massief min. | 0,2 mm² |
| Aansluitbare aderdiameter massief max. | 4 mm² |
| Aansluitbare aderdiameter meeraderig min. | 0,2 mm² |
| Aansluitbare aderdiameter meeraderig max. | 4 mm² |
| Nominale doorsnede min. | 0,2 mm² |
| Nominale doorsnede max. | 4 mm² |
| ROHS-conform | ja |
| Doorsnede | 3 x 0,2 - 4 mm² meeraderige/massieve ader mm² |
| Aantal klemmen | 3 |
| Temperatuurbereik min. | -5 °C |
| Temperatuurbereik max. | 85 °C |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 850°C |
| Dimensie | 19,6x19,9x10,5 |
| Kleur | transparant |
| Productserie | HSK |
