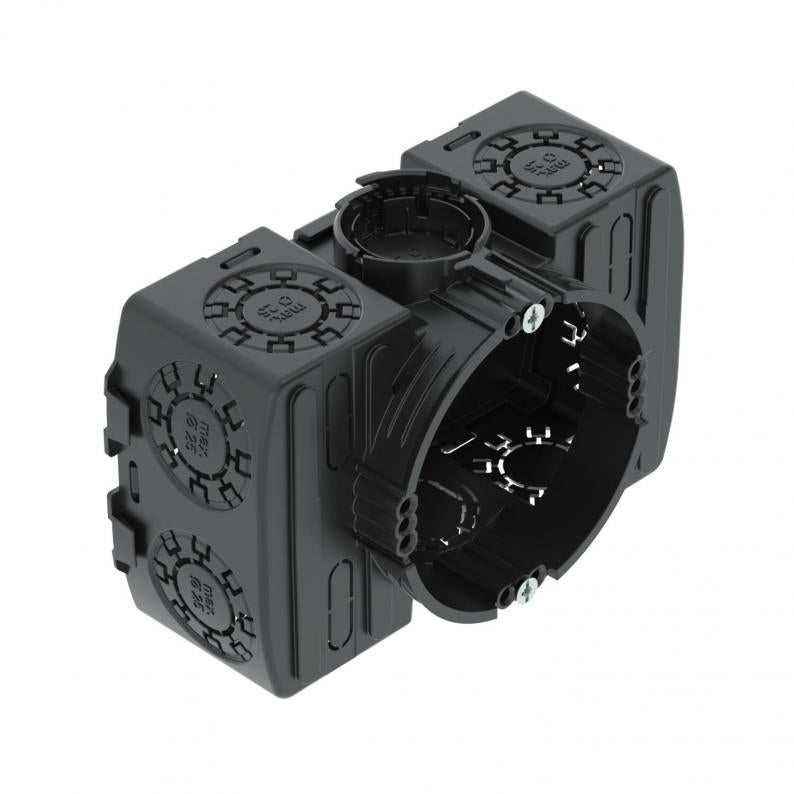

UP inbouw-elektronicadoos 46, hoekig, met klemruimte aan zijkant
Type UE 46
Art.nr. 2003725
EAN 4012196863815
Art.nr. / Type
2003725 / UE 46
Hoogte
50 mm
Diameter
61 mm
Aantal invoeren
16
voor buisdiameter
20/25 mm
Kl. vpe: 10 Stuks
10Stuks
Stuks
Omschrijving
Inbouw-elektronicadoos met zijdelingse aansluitruimte, hoekige vorm, voor toepassing in metselwerk met een inbouwdiepte van minimaal 50 mm.
• Koppelbaar verbindingsstuk aan beide zijden met bajonetsluiting
• 10 gecombineerde buisinvoeren Ø 20 en 25 mm
• 2 ingangen tot Ø 20 mm in de bodem
• 4 ingangen voor platte kabels
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
• Koppelbaar verbindingsstuk aan beide zijden met bajonetsluiting
• 10 gecombineerde buisinvoeren Ø 20 en 25 mm
• 2 ingangen tot Ø 20 mm in de bodem
• 4 ingangen voor platte kabels
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
Technische gegevens

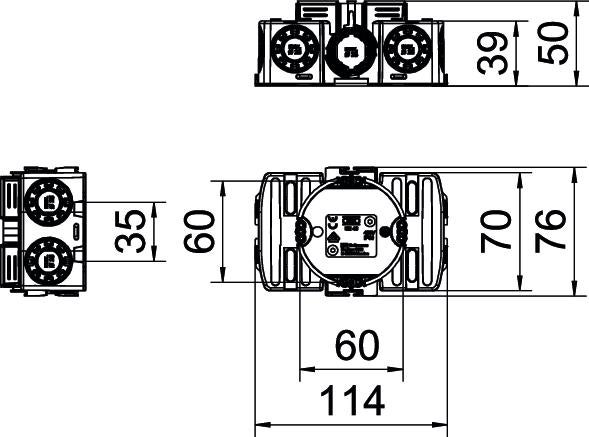

Afmetingen
| Lengte | 114 mm |
|---|---|
| Breedte | 76 mm |
| Hoogte | 50 mm |
Technische gegevens
| Soort invoer | NYM-kabels, datakabels en ribbelbuizen |
|---|---|
| slagvast | nee |
| Afstand tussen de schroeven voor apparatuur | 60 mm |
| Diameter | 61 mm |
| Halogeenvrij | ja |
| Aantal invoeren | 16 |
| Bevestigen van apparatuur | Schroeven |
| Invoer achteraan | ja |
| Beschermingsgraad | IP30 |
| Soort doorvoer behuizing | Uitbreekopening |
| voor buisdiameter | 20/25 mm |
| Met schroeven | ja |
| Luchtdicht | nee |
| Met nagelklem | nee |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | Rechthoekig |
| Deksel | zonder |
| Dekselbevestiging | Schroeven |
| ROHS-conform | ja |
| moeilijk ontvlambaar | volgens VDE 0471/IEC 60695-2-11, testtemperatuur 650°C |
| Leidinginvoeren Ø 20 mm | 2 |
| Combi-invoeren Ø 20 / 25 mm | 10 |
| Dimensie | Ø60xH50x114 |
| Materiaal | Polypropyleen |
| Kleur | Diepzwart |
| Nominale spanning | 400 V |
| Productserie | WIN-serie |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1666 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1666 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
