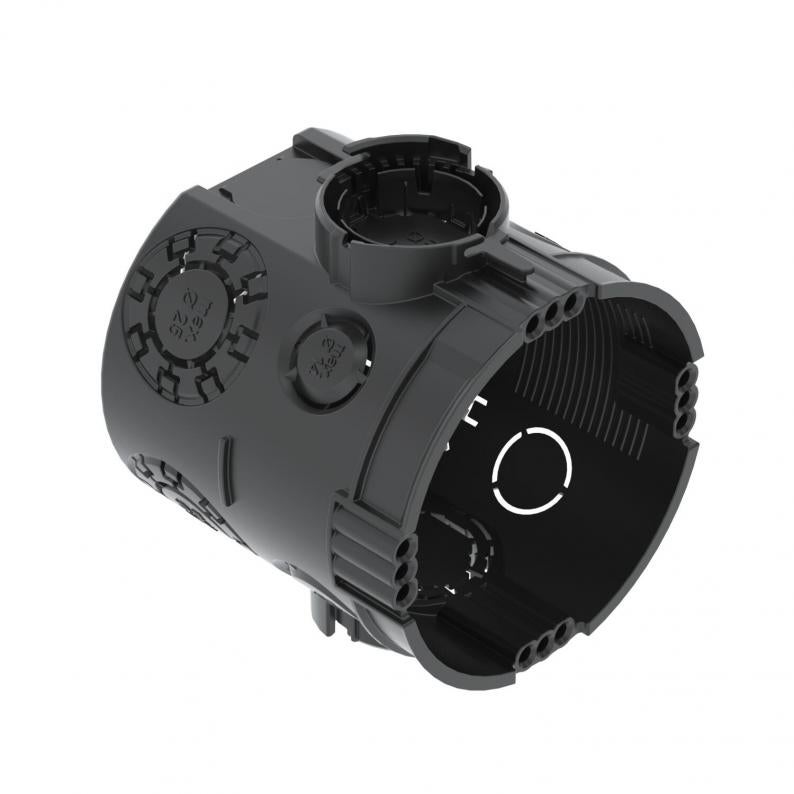

UP inbouw-verbindingsdoos 66
Type UG 66
Art.nr. 2003702
EAN 4012196689910
Art.nr. / Type
2003702 / UG 66
Hoogte
66 mm
Diameter
60 mm
Aantal invoeren
13
voor buisdiameter
20/25 mm
Kl. vpe: 25 Stuks
25Stuks
Stuks
Omschrijving
Inbouwdoos voor toepassing in metselwerk met een inbouwdiepte van minimaal 66 mm
• 4 x 3 schroefaansluiting
• Aan beide zijden koppelbare connectoren met bajonetsluiting
• 6 gecombineerde leidinginvoeren Ø 20 en 25 mm
• 4 invoerentot Ø 20 mm
• 2 invoeren tot Ø 14 mm
• 1 invoer tot Ø 20 mm in de bodem
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
• 4 x 3 schroefaansluiting
• Aan beide zijden koppelbare connectoren met bajonetsluiting
• 6 gecombineerde leidinginvoeren Ø 20 en 25 mm
• 4 invoerentot Ø 20 mm
• 2 invoeren tot Ø 14 mm
• 1 invoer tot Ø 20 mm in de bodem
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
Met 4 x 3 schroefaansluitingen voor meer flexibiliteit bij het uitlijnen van apparaten. Met 6 combi-invoeren, 4 inveren M20 en een M20 invoer in de bodem.
Technische gegevens
Afmetingen
| Hoogte | 66 mm |
|---|
Technische gegevens
| Soort invoer | NYM-kabels, datakabels en ribbelbuizen |
|---|---|
| slagvast | ja |
| Diameter | 60 mm |
| Halogeenvrij | ja |
| Aantal invoeren | 13 |
| Bevestigen van apparatuur | Schroeven of klinknagels |
| Invoer achteraan | ja |
| Beschermingsgraad | IP30 |
| Soort doorvoer behuizing | Uitbreekopening |
| voor buisdiameter | 20/25 mm |
| Met schroeven | nee |
| Luchtdicht | nee |
| Met nagelklem | nee |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | rond |
| Deksel | zonder |
| Dekselbevestiging | Schroeven |
| ROHS-conform | ja |
| moeilijk ontvlambaar | volgens VDE 0471/IEC 60695-2-11, testtemperatuur 650°C |
| Leidinginvoeren Ø 20 mm | 3 |
| Combi-invoeren Ø 20 / 25 mm | 6 |
| Dimensie | Ø60mm, H66mm |
| Materiaal | Polypropyleen |
| Kleur | Diepzwart |
| Nominale spanning | 400 V |
| Productserie | WIN-serie |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| CO2-gereduceerd materiaal | ja |
| Aandeel recyclemateriaal | 80 % |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,058 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,058 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-11-20T00:00:00.000+0100 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
