UP inbouw-wanduitlaatdoos
Type UG 30-WA-D
Art.nr. 2003732
EAN 4012196715862
Art.nr. / Type
2003732 / UG 30-WA-D
Hoogte
35 mm
Aantal invoeren
4
voor buisdiameter
20 mm
Kl. vpe: 25 Stuks
25Stuks
Stuks
Omschrijving

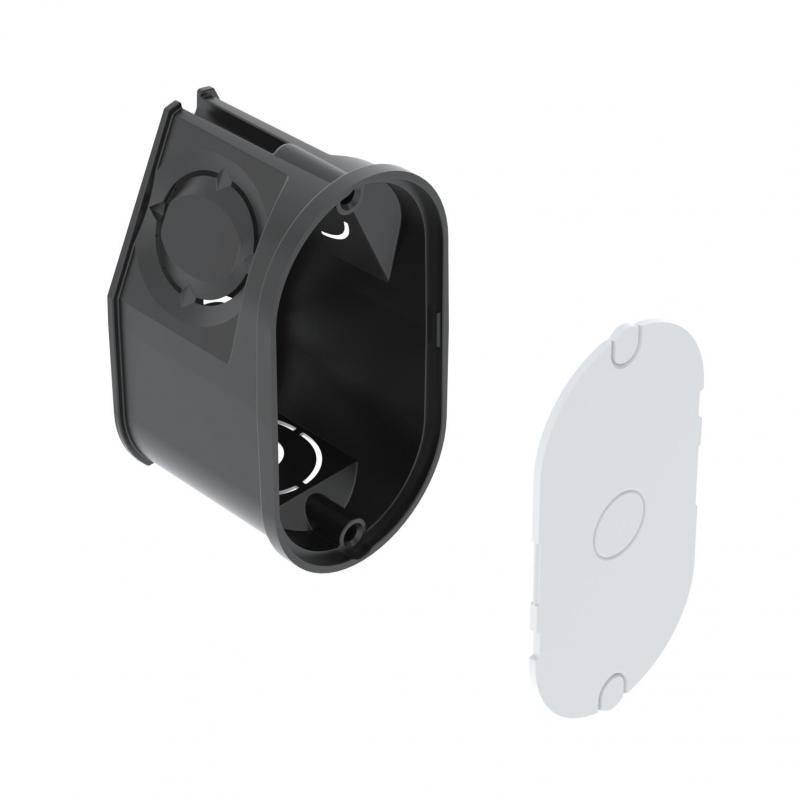

Inbouw aansluitdoos voor installatie enkele kabel. Ovale vorm, voor toepassing in metselwerk met een inbouwdiepte van minimaal 35 mm.
• 2 ingangen tot Ø 20 mm
• 1 gecombineerde invoer Ø 10 en 20 mm
• 1 ingang tot Ø 20 mm in de bodem
• 2 ingangen tot Ø 20 mm
• 1 gecombineerde invoer Ø 10 en 20 mm
• 1 ingang tot Ø 20 mm in de bodem
Technische gegevens

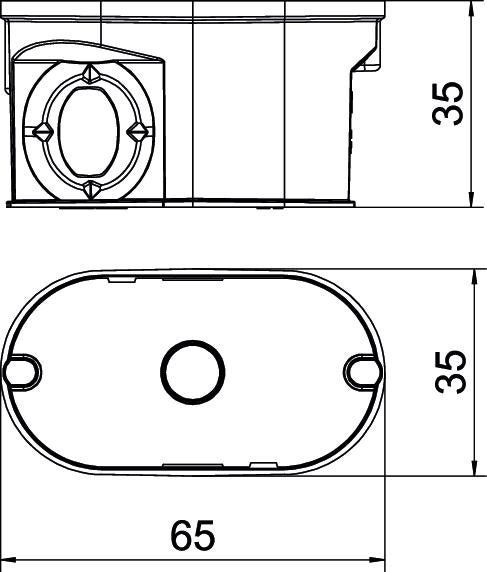

Afmetingen
| Lengte | 65 mm |
|---|---|
| Breedte | 35 mm |
| Hoogte | 35 mm |
Technische gegevens
| Soort invoer | NYM-kabels, datakabels en ribbelbuizen |
|---|---|
| slagvast | nee |
| Halogeenvrij | ja |
| Aantal invoeren | 4 |
| Invoer achteraan | ja |
| Beschermingsgraad | IP30 |
| Soort doorvoer behuizing | Uitbreekopening |
| voor buisdiameter | 20 mm |
| Met schroeven | nee |
| Luchtdicht | nee |
| Met nagelklem | nee |
| Max. Aderdiameter | 2,5 mm² |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | Overige |
| Deksel | wit |
| Dekselbevestiging | klikkend |
| ROHS-conform | ja |
| moeilijk ontvlambaar | volgens VDE 0471/IEC 60695-2-11, testtemperatuur 650°C |
| Leidinginvoeren Ø 20 mm | 4 |
| Dimensie | Ø2x35mm, H35 |
| Materiaal | Polypropyleen |
| Kleur | Diepzwart |
| Nominale spanning | 400 V |
| Productserie | WIN-serie |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0932 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0932 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
