Verspankabelgoot WKSG 110 FT

Verspankabelgoot WKSG 110 FT

Type WKSG 130 FT
Art.nr. 6098145
EAN 4012196370030
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Omschrijving

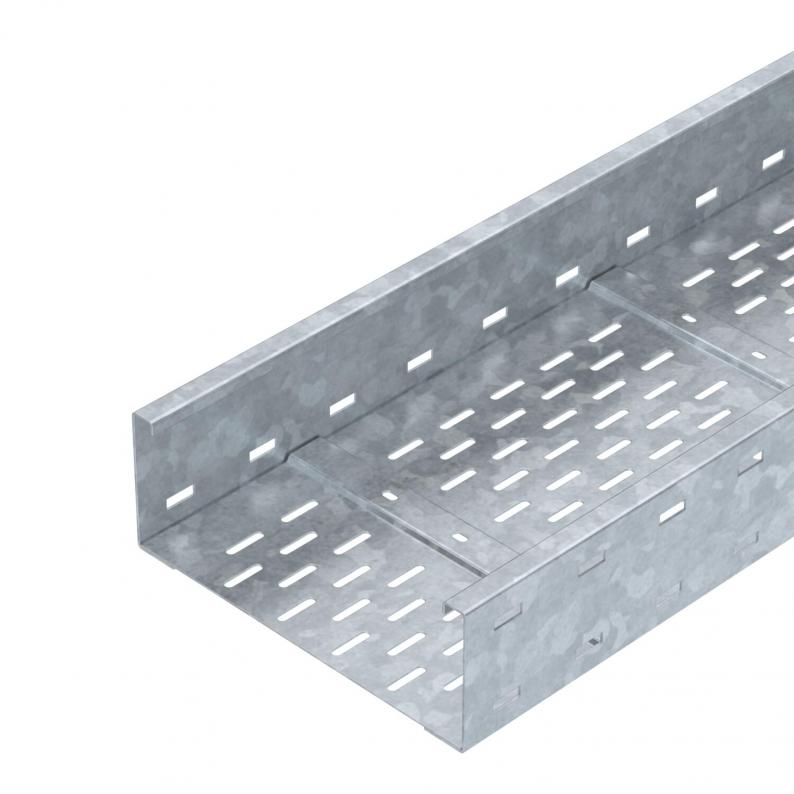

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Verbinders type WRVL 110 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte6000 mm
Breedte300 mm
Hoogte110 mm
Maat L6000 mm
Maat B300 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringja
Nuttige doorsnede305 cm²
Roestvast staal, gebeitstnee
Plaatdikte2 mm
Montagegat in bodemja
Nuttige doorsnede30500 mm²
Afmetingen110 x 300
ROHS-conformja
Dimensie110x300x6000
Oppervlakthermisch verzinkt
Materiaalstaal
Kleurzink
Magnetische afschermingsdemping met deksel50 dB
Magnetische afschermingsdemping zonder deksel20 dB
Effectieve lengte6000 mm
Type verbinder kabeldraagsysteemgeschroefd
ProductserieWKSG-serie

Belastingen

Steunafstand 3,0 m2,5 kN/m
Steunafstand 3,5 m2,01 kN/m
Steunafstand 4,0 m1,6 kN/m
Steunafstand 4,5 m1,32 kN/m
Steunafstand 5,0 m1,1 kN/m
Steunafstand 6,0 m0,75 kN/m
Steunafstand 7,0 m0,45 kN/m
Steunafstand 8,0 m0,2 kN/m
Belastingsdiagram verspankabelgoot type WKSG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Ondersteuningsafstand in meters

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot/-ladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort18,4529 kg CO2e / 1 Meter
CO₂ Footprint (GWP)18,4529 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Systeemtoebehoren
Type
WDRL 1116 30 DD

Kl. vpe: 3 m

m

Art.nr. 6091180

Koppelplaat FT
Type
WRVL 110 FT

Kl. vpe: 2 Stuks

Stuks

Art.nr. 7070318

Voegplaat DD
Type
SSLB 300 DD

Kl. vpe: 20 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
WKSG 120 FT
Art.nr.
6098141
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKSG 130 FT
Art.nr.
6098145
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKSG 140 FT
Art.nr.
6098149
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKSG 150 FT
Art.nr.
6098153
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKSG 160 FT
Art.nr.
6098157
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
