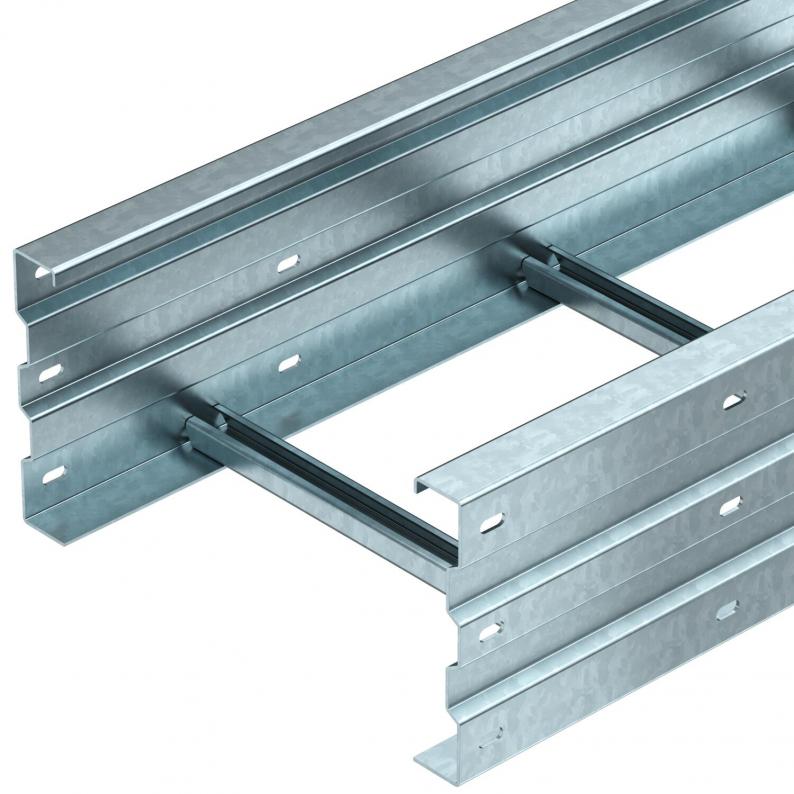

Verspankabelladder WKL 200 FT

Verspankabelladder WKL 200 FT

Type WKL 2020 FT
Art.nr. 6232102
EAN 4012196614844
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Omschrijving

Verspankabelladder met 200 mm zijhoogte.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRV 200 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 200 mm
  • Sleufbreedte 16-17 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

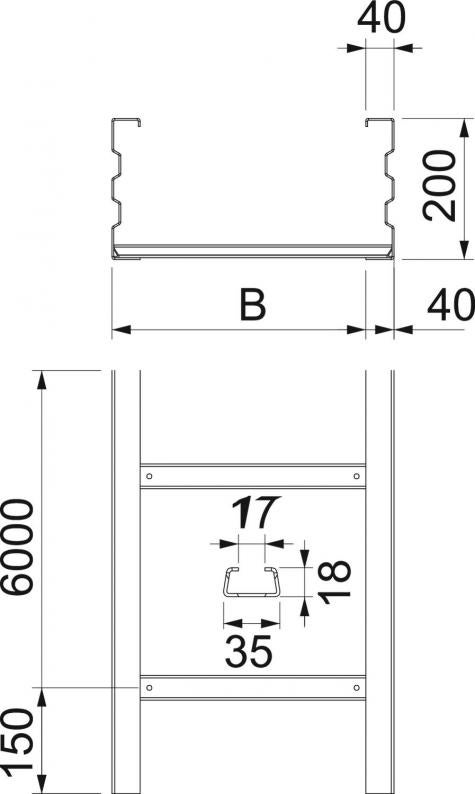

Afmetingen

Lengte6000 mm
Breedte200 mm
Hoogte200 mm
Maat L6000 mm
Maat B200 mm
Sleufmaat sport17,00

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringja
Nuttige doorsnede344 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede34400 mm²
Uitvoering van de sportenProfiel niet geperforeerd
Bevestiging van de sportgelast
Afmetingen200x200
ROHS-conformja
Plaatdikte2,5 mm
Dimensie200x200x6000
Oppervlakthermisch verzinkt
Materiaalstaal
Kleurzink
ProductserieWKL-Serie

Belastingen

Steunafstand 6,0 m3 kN/m
Steunafstand 7,0 m2,5 kN/m
Steunafstand 8,0 m2 kN/m
Steunafstand 9,0 m1,4 kN/m
Steunafstand 10,0 m1 kN/m
Belastingsdiagram verspankabelladder type WKL 200

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Ondersteuningsafstand in meters

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot/-ladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort26,6429 kg CO2e / 1 Meter
CO₂ Footprint (GWP)26,6429 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Systeemtoebehoren
Type
WKLD 2020 DD

Kl. vpe: 3 m

m

Art.nr. 6232507

Verbinder
Type
WRV 200 FT

Kl. vpe: 4 Stuks

Stuks

Type
WRWV 200 I FT

Kl. vpe: 4 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
WKL 2020 FT
Art.nr.
6232102
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2,5
WKL 2030 FT
Art.nr.
6232104
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2,5
WKL 2040 FT
Art.nr.
6232106
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2,5
WKL 2050 FT
Art.nr.
6232108
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2,5
WKL 2060 FT
Art.nr.
6232110
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2,5
