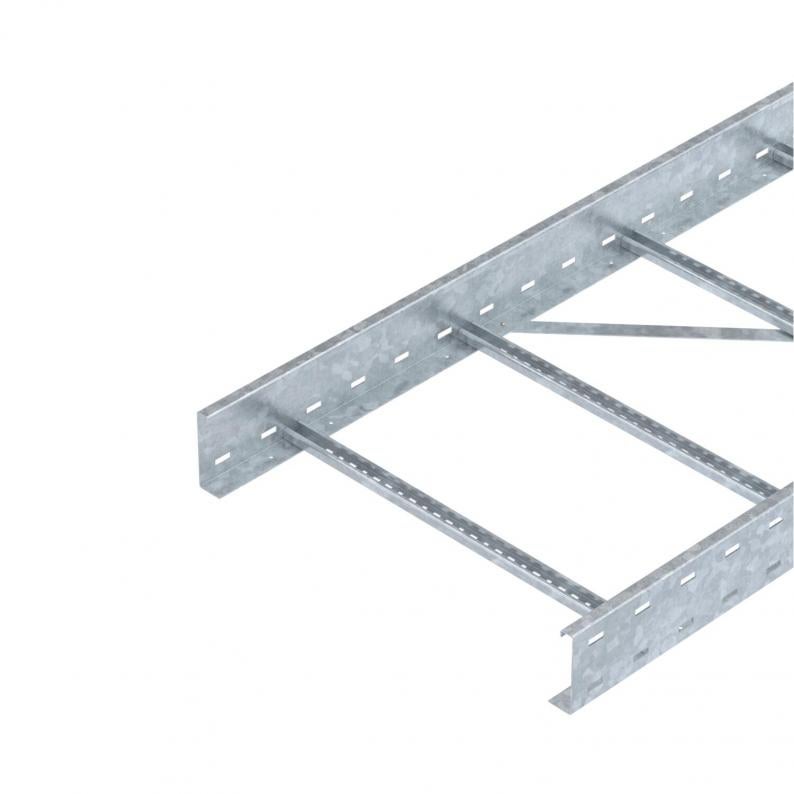

Verspankabelladder WKLG 110 FT

Verspankabelladder WKLG 110 FT

Type WKLG 1160 FT
Art.nr. 6311075
EAN 4012196883578
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Omschrijving

Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.


Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRVL 110 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
  • Sleufbreedte 16-17 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

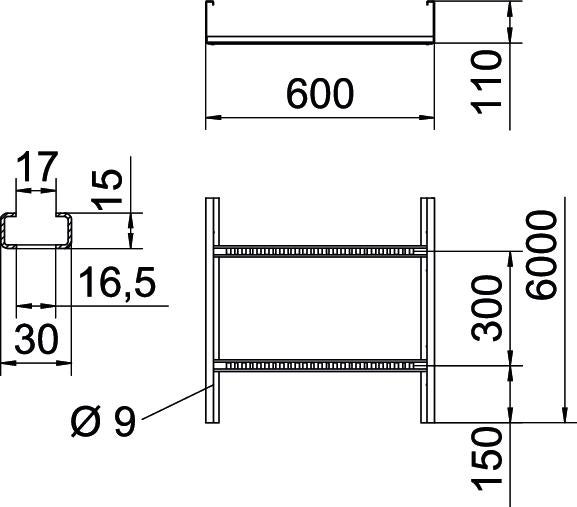

Afmetingen

Lengte6000 mm
Breedte600 mm
Hoogte110 mm
Maat L6000 mm
Maat B600 mm
Sleufmaat sport17,00

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringja
Nuttige doorsnede566 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede56600 mm²
Uitvoering van de sportenProfiel geperforeerd
Uitvoering van de zijkantProfiel (open)
Bevestiging van de sportvolgeklonken
Afmetingen110 x 600
ROHS-conformja
Plaatdikte2 mm
Dimensie110x600x6000
Oppervlakthermisch verzinkt
Materiaalstaal
Kleurzink
ProductserieWKLG-serie

Belastingen

Steunafstand 3,0 m2,9 kN/m
Steunafstand 3,5 m2,48 kN/m
Steunafstand 4,0 m2,1 kN/m
Steunafstand 4,5 m1,78 kN/m
Steunafstand 5,0 m1,5 kN/m
Steunafstand 6,0 m1 kN/m
Steunafstand 7,0 m0,7 kN/m
Belastingsdiagram verspankabelladder type WKLG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Ondersteuningsafstand in meters

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot/-ladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort15,0975 kg CO2e / 1 Meter
CO₂ Footprint (GWP)15,0975 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2
