Verspankabelladder WKLG 160 A4

Verspankabelladder WKLG 160 A4

Type WKLG 1630 A4
Art.nr. 6227172
EAN 4012195909996
Alle uitvoeringen weergeven
Art.nr. / Type
6227172 / WKLG 1630 A4
Lengte
6000 mm
Breedte
300 mm
Functiebehoud
nee
Plaatdikte
2 mm

Kl. vpe: 6 m

m

Omschrijving

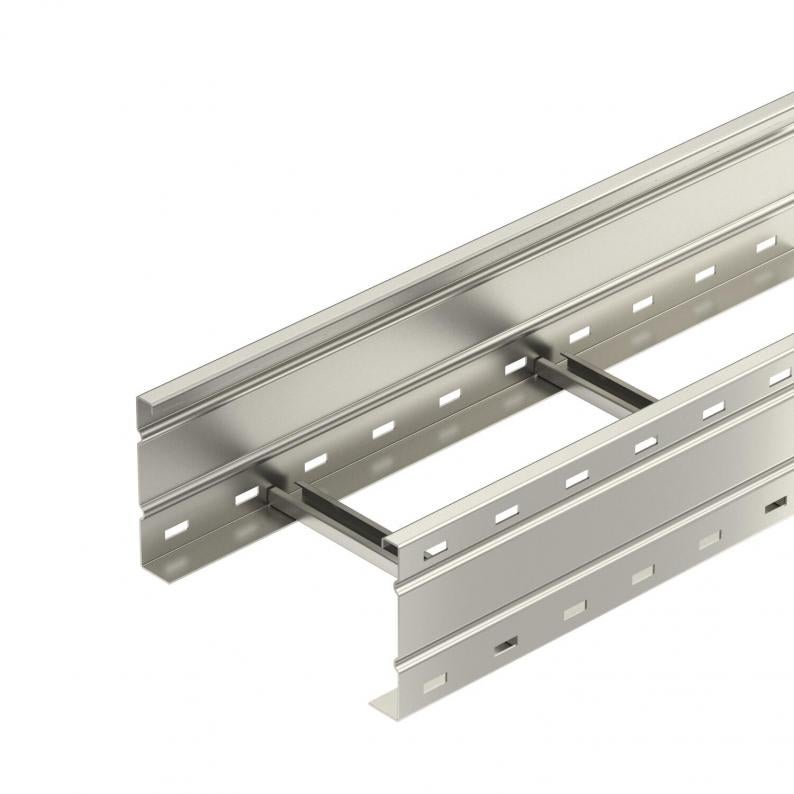

Verspankabelladder, met geperforeerde langsligger, met een zijhoogte van 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRV 160 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijkanthoogte 160 mm
  • Sleufbreedte 16-17 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

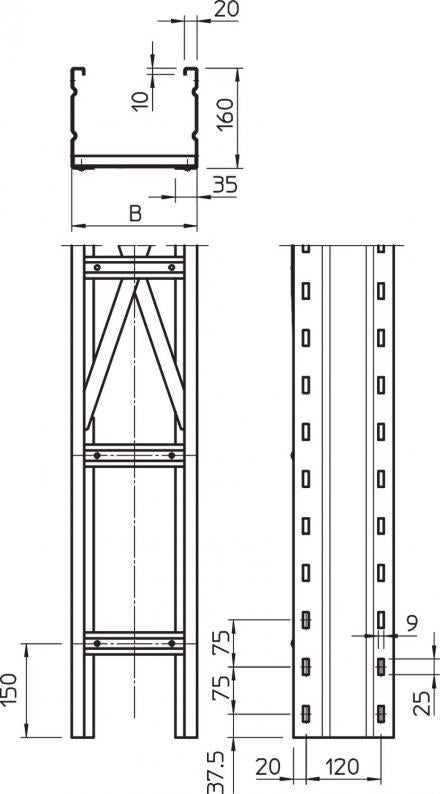

Afmetingen

Lengte6000 mm
Breedte300 mm
Hoogte160 mm
Maat L6000 mm
Maat B300 mm
Sleufmaat sport16,50

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringja
Nuttige doorsnede427 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede42700 mm²
Uitvoering van de sportenProfiel niet geperforeerd
Uitvoering van de zijkantProfiel (open)
Bevestiging van de sportvolgeklonken
ROHS-conformja
Plaatdikte2 mm
Dimensie160x300x6000
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4571
Kleurroestvrij staal
ProductserieWKLG-serie

Belastingen

Steunafstand 3,0 m2,9 kN/m
Steunafstand 3,5 m2,59 kN/m
Steunafstand 4,0 m2,3 kN/m
Steunafstand 4,5 m2,04 kN/m
Steunafstand 5,0 m1,8 kN/m
Steunafstand 6,0 m1,4 kN/m
Steunafstand 7,0 m1 kN/m
Steunafstand 8,0 m0,7 kN/m
Belastingsdiagram verspankabelladder type WKLG 160

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Ondersteuningsafstand in meters

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot/-ladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort38,3291 kg CO2e / 1 Meter
CO₂ Footprint (GWP)38,3291 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Montagetoebehoren
Type
KS KL A2

Kl. vpe: 30 Stuks

Stuks
