Verspankabelladder WKLG 160 FT

Verspankabelladder WKLG 160 FT

Type WKLG 1620 FT
Art.nr. 6227120
EAN 4012196169399
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Omschrijving

Verspankabelladder met geperforeerde langsligger, zijhoogte 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRV 160 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijkanthoogte 160 mm
  • Sleufbreedte 16-17 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

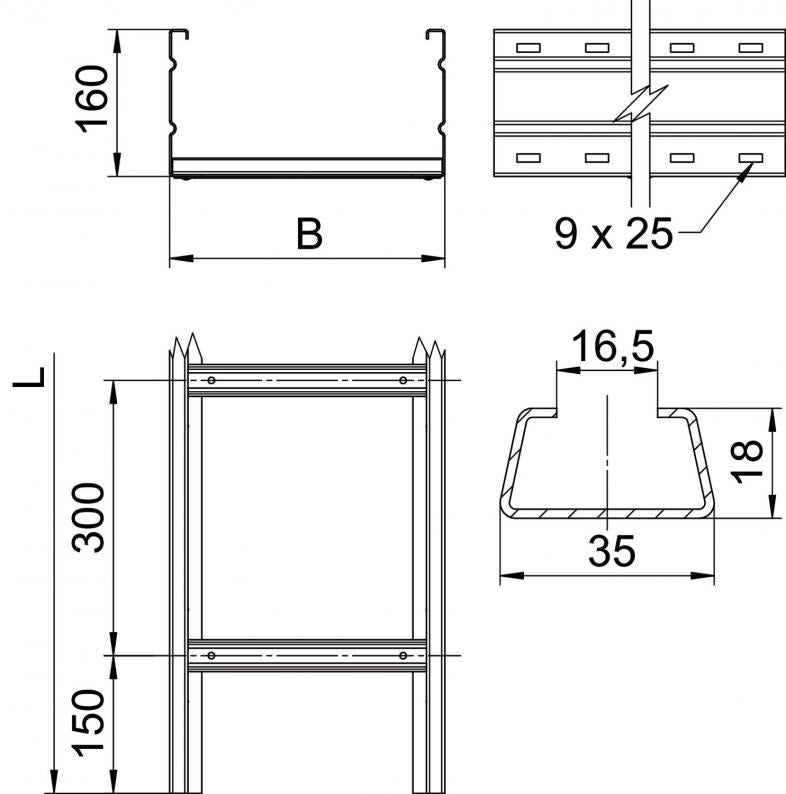

Afmetingen

Lengte6000 mm
Breedte200 mm
Hoogte160 mm
Maat L6000 mm
Maat B200 mm
Sleufmaat sport16,50

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringja
Nuttige doorsnede282 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede28200 mm²
Uitvoering van de sportenProfiel niet geperforeerd
Bevestiging van de sportvolgeklonken
Afmetingen160 x 200
ROHS-conformja
Plaatdikte2 mm
Dimensie160x200x6000
Oppervlakthermisch verzinkt
Materiaalstaal
Kleurzink
ProductserieWKLG-serie

Belastingen

Steunafstand 3,0 m2,9 kN/m
Steunafstand 3,5 m2,59 kN/m
Steunafstand 4,0 m2,3 kN/m
Steunafstand 4,5 m2,04 kN/m
Steunafstand 5,0 m1,8 kN/m
Steunafstand 6,0 m1,4 kN/m
Steunafstand 7,0 m1 kN/m
Steunafstand 8,0 m0,7 kN/m
Belastingsdiagram verspankabelladder type WKLG 160

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Ondersteuningsafstand in meters

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot/-ladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort16,6798 kg CO2e / 1 Meter
CO₂ Footprint (GWP)16,6798 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Systeemtoebehoren
Type
WDRL 1116 20 DD

Kl. vpe: 3 m

m

Art.nr. 6227716

Koppelplaat FT
Type
WRVL 160 FT

Kl. vpe: 2 Stuks

Stuks

Art.nr. 6227836

Hoekverbinder A2
Type
WRWVK 160 A2

Kl. vpe: 2 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
WKLG 1620 FT
Art.nr.
6227120
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKLG 1630 FT
Art.nr.
6227139
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKLG 1640 FT
Art.nr.
6227147
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKLG 1650 FT
Art.nr.
6227155
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKLG 1660 FT
Art.nr.
6227163
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
