VG-behuizing MC 50-B/3
Type VG 3-B TNC
Art.nr. 5089212
EAN 4012195531074
Art.nr. / Type
5089212 / VG 3-B TNC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Bliksemstroomafleider systeemoplossing type 1 conform DIN EN 61643-11.

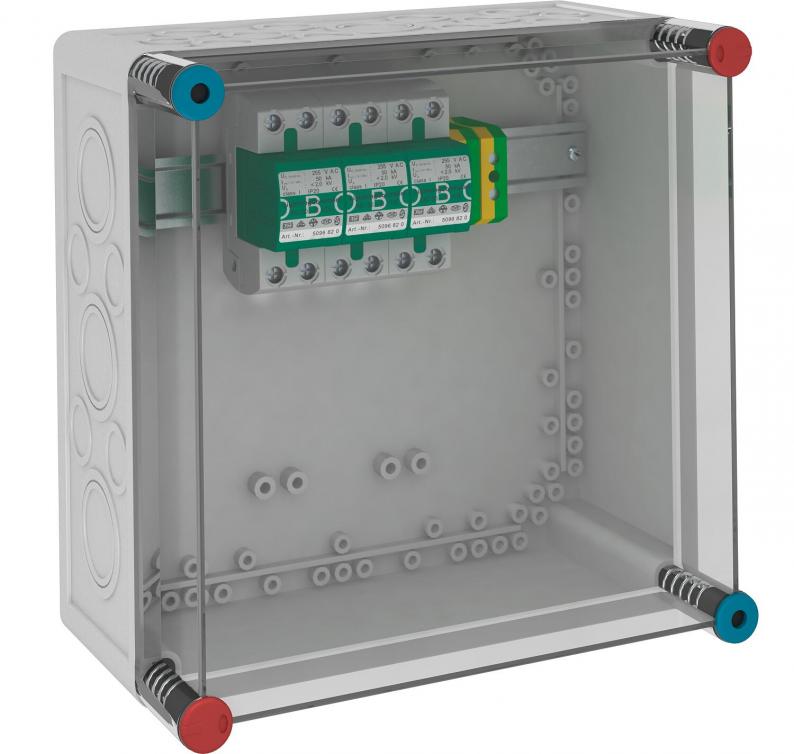

• LightningController MC 50-B/VDE gemonteerd in kunststof behuizing IP65, behuizing verzegelbaar
• Impulsstroom 100 kA (10/350 µs), BET-getest
• Voldoet aan de eisen van de VDE-AR-N 4100
• Beschermingsniveau < 2,0 kV
• Gekapselde, niet uitblazende vonkbanen
• Geschikt voor TN-C-netsystemen
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I tot IV.
• LightningController MC 50-B/VDE gemonteerd in kunststof behuizing IP65, behuizing verzegelbaar
• Impulsstroom 100 kA (10/350 µs), BET-getest
• Voldoet aan de eisen van de VDE-AR-N 4100
• Beschermingsniveau < 2,0 kV
• Gekapselde, niet uitblazende vonkbanen
• Geschikt voor TN-C-netsystemen
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I tot IV.
Technische gegevens
Technische gegevens
| Netvorm | TN-C |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | geen |
| Beschermingsgraad | IP54 |
| Bliksempiekstroom (10/350) [totaal] | 150 kA |
| Testklasse type 1 | ja |
| Afstandssignalisatie | nee |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 50 kA |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 50 kA |
| Uitvoering van de polen | 3 |
| Montagetype | voorgemonteerd in kast |
| Max. netzijdige overstroombeveiliging | 500 |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 25 kA |
| Uitvoering | 3-polig; 255V |
| Netvorm TN | ja |
| Netvorm TN-C | ja |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I |
| SPD volgens EN 61643-11 | Type 1 |
| LPZ | 0→1 |
| Volgstroomblusvermogen (eff) [N-PE] | 25 kA |
| Kortsluitvastheid | 25 kA |
| Aanspreektijd | <100 ns |
| Maximale voorverzekering | 500 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 280V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 150 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 6,9958 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 6,9958 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
