Vierkante inbouweenheid voor dekvloerhoogte 55 mm
Type GES9 55U V 7011
Art.nr. 7405037
EAN 4012195674436
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Inbouweenheid GES9 met een vaste hoogte van 55 mm voor de binnentoepassing in installatiekanaalsystemen in droge ruimten met droog onderhouden vloeren. Met twee inbouwdozen voor verticale montage van Module 45-apparatuur en vier trekontlastingen. Voor de montage van Module 45-apparatuur zijn twee inbouwramen nodig.
De datamodules worden gemonteerd met maximaal twee optionele montageplaten MPMT45.
De apparatuurdoos is uitgerust met universele bevestigingshoeken.
De datamodules worden gemonteerd met maximaal twee optionele montageplaten MPMT45.
De apparatuurdoos is uitgerust met universele bevestigingshoeken.
Technische gegevens

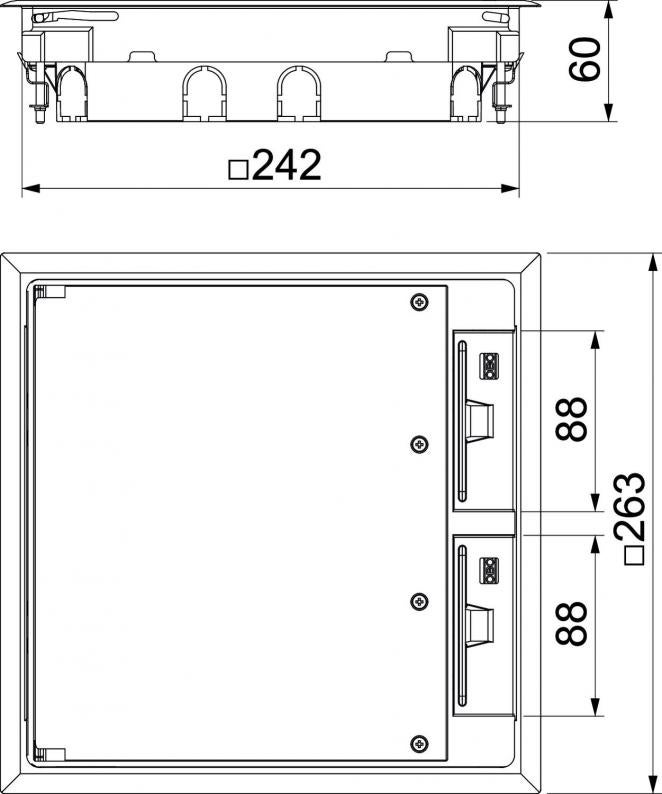

Afmetingen
| Lengte | 263 mm |
|---|---|
| Breedte | 263 mm |
| Hoogte | 59 mm |
| Afm. h | 55 mm |
Technische gegevens
| Hoogte dekvloer min. | 55 mm |
|---|---|
| Vloerhoogte min. | 58 mm |
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 8 |
| Afdichtingsinbouwmogelijkheid | nee |
| Lengte inbouwmaat | 242 mm |
| Breedte inbouwmaat | 242 mm |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 58 mm |
| Met uitsparing vloerbekleding | nee |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibaar |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Openingsmechanisme | Handvat |
| ROHS-conform | ja |
| Spanbereik D min. | 9 mm |
| Spanbereik D max. | 31 mm |
| Dimensie | 263x263x59 |
| Materiaal | Polyamide |
| Kleur | Grijs; RAL 7011 |
| Productserie | GES |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,3617 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 6,3617 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
