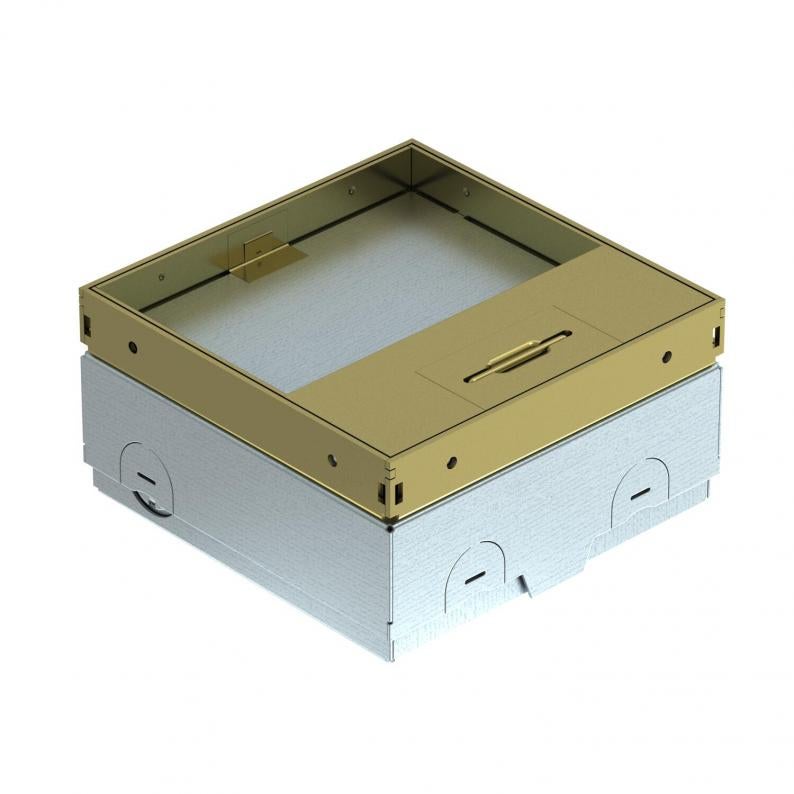

Vloerdoos UDHOME-ONE, met vloerbekledingsuitsparing, leeg, messing
Type UDHOME-ONE GM15
Art.nr. 7368286
EAN 4012196874620
Art.nr. / Type
7368286 / UDHOME-ONE GM15
Dekseluitvoering
uitsparing vloerbedekking
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Vierkante vloercontactdoos voor gebruik in droogkuisinstallaties en dekvloeren binnenshuis. Inbouwbehuizing met voorgeponste invoeropeningen voor buizen (M20/M25). deksel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimale inbouwdiepte is 75 mm, het nivelleerbereik 30 mm. Messing frame en deksel zichtbaar in de vloerbedekking. Deksel met uitsparing vloerbekleding De belastbaarheid van 15 kN is alleen in niet gebruikte toestand gewaarborgd. Lege behuizing voor een Modul 45® installatieapparaat en een data aansluiting. Bij levering afgesloten met een blindplaat
Bij inbouw van een 2-voudige VDE-/NF-contactdoos door een montagedrager kan een hoekstekker alleen bij een inbouwhoogte van minstens 90 mm worden gebruikt. Gebruik een rechte stekker bij een lagere inbouwhoogte.
Bij inbouw van een 2-voudige VDE-/NF-contactdoos door een montagedrager kan een hoekstekker alleen bij een inbouwhoogte van minstens 90 mm worden gebruikt. Gebruik een rechte stekker bij een lagere inbouwhoogte.
Technische gegevens
Afmetingen
| Lengte | 140 mm |
|---|---|
| Breedte | 140 mm |
| Hoogte | 75 mm |
Technische gegevens
| Vloerhoogte min. | 75 mm |
|---|---|
| Vloerhoogte max. | 105 mm |
| Dekseluitvoering | uitsparing vloerbedekking |
| Dikte vloerbedekking | 15 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 2 |
| Afdichtingsinbouwmogelijkheid | nee |
| Geschikt voor ondervloerkanaal | nee |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Geschikt voor nat onderhoud | nee |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | nee |
| Uitvoering leidinguitlaat | Draaibaar |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Heavy-duty uitvoering | nee |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Toepassingsgebied in gebruikte situatie | 6.101.1 droog vloeronderhoud |
| Toepassingsgebied in niet gebruikte situatie | 6.101.1 droog vloeronderhoud |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 15.000 N |
| Openingsmechanisme | Handvat |
| uitrusting van de componente | Lege behuizing |
| ROHS-conform | exempt |
| Dimensie | 140x140x75 |
| Materiaal | Messing |
| Productserie | UDHOME-ONE |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 10,2787 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 10,2787 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
