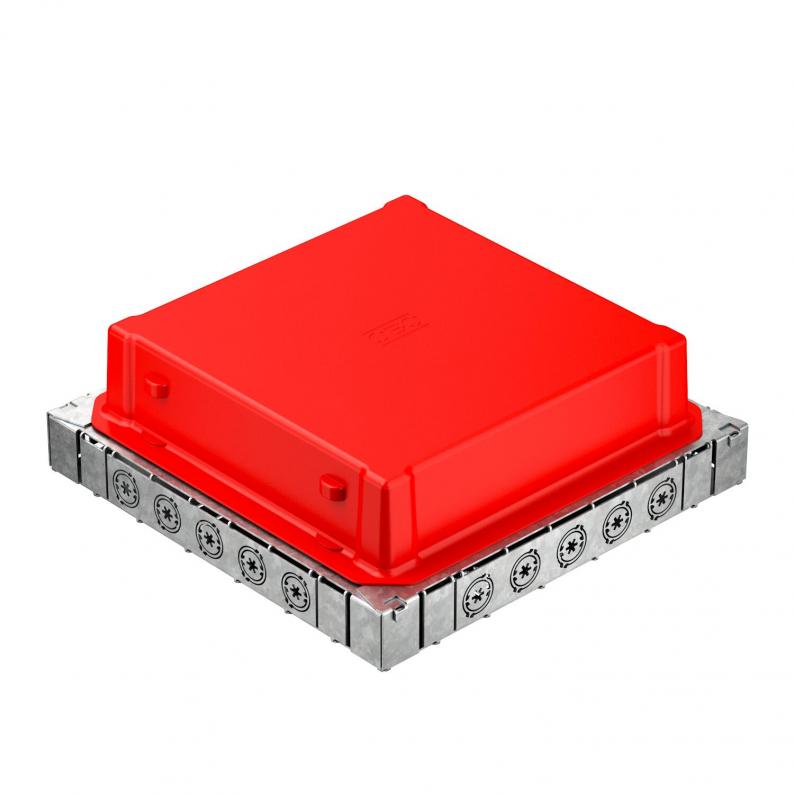

Vloerdoos UDS9 voor installatiebuis en metalen kanaal
Type UDSSD 25038 9
Art.nr. 7400353
EAN 4012195729839
Art.nr. / Type
7400353 / UDSSD 25038 9
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Vloerdoos met vaste en onveranderbare inbouwopening voor een inbouweenheid nominale grootte 9. De montageopening wordt met een meegeleverde gietmal gemaakt. De vloerdoos heeft inbouwopeningen voor een ondervloerkanaal van plaatstaal met 2 of 3 compartimenten in nominale grootte 25038 en zes installatiebuizen M20 of M25 aan alle vier zijden. De dozen zijn in principe geschikt voor toepassing in cement-dekvloeren met een opbouwhoogte tot 105 mm.
Technische gegevens
Afmetingen
| Lengte | 308 mm |
|---|---|
| Breedte | 308 mm |
| Hoogte | 106 mm |
Technische gegevens
| Hoogte dekvloer min. | 65 mm |
|---|---|
| Hoogte dekvloer max. | 100 mm |
| Nivelleerbereik min. | 62 mm |
| Nivelleerbereik max. | 106 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 250 mm |
| Kanaalbreedte max. | 250 mm |
| Inbouwopening voor vloeropbouwtank | nee |
| Aantal inbouwbare apparaten | 1 |
| Afdichtingsinbouwmogelijkheid | nee |
| Ontkoppelbaar | nee |
| Vloerplaat | nee |
| Geschikt voor ondervloerkanaal | nee |
| Vlak met de vloer verzinkbaar | nee |
| Inbouwopening voor inbouweenheid | vierkant |
| voor leidingaansluiting | ja |
| Nominale maat voor inbouweenheden | 9 |
| Nominale grootte | 380 mm |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| ROHS-conform | ja |
| Kanaalhoogte min. | 38 mm |
| Kanaalhoogte max. | 38 mm |
| Dimensie | 308x308x92 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | UDS vloerdoos |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 7,9691 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 7,9691 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
