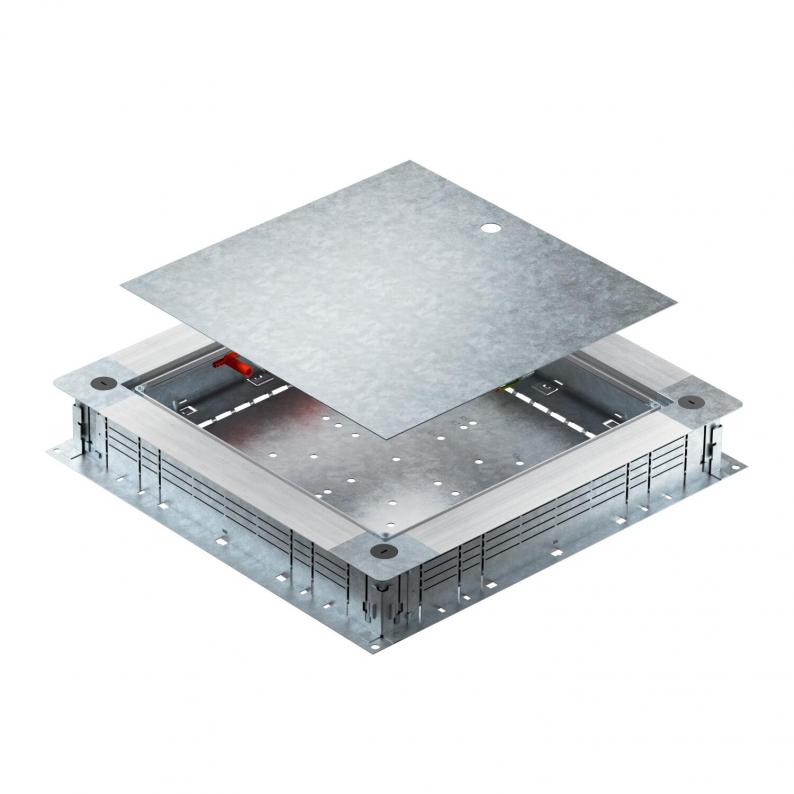

Vloerdoos UZD350-4
Type UZD350-4
Art.nr. 7410023
EAN 4012197375355
Art.nr. / Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Ondervloertrek- en aftakdoos voor door dekvloer overdekte ondervloerinstallatiekanalen met zijwanden van plaatstaal. Voor de montage van inbouweenheden in montagedeksel (separaat te bestellen). Kan traploos met de snelnivellering op een dekvloerhoogte van 80 - 160 mm worden genivelleerd. De dekvloer kan gelijk met de dekvloerrand worden bewerkt. Met akoestische ontkoppelmogelijkheid na het leggen van de dekvloer en met systeemtoebehoren ook toepasbaar voor zware belasting. Invoer van de kabels en leidingen met het 2-delige EÜK-kanaal.
Technische gegevens
Afmetingen
| Lengte | 480 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 80 mm |
| Maat A | 480 mm |
| Maat B | 500 mm |
| Maat b | 383 mm |
| Maat a | 362 mm |
Technische gegevens
| Hoogte dekvloer min. | 80 mm |
|---|---|
| Hoogte dekvloer max. | 160 mm |
| Dekseluitvoering | Universal |
| Nivelleerbereik min. | 80 mm |
| Nivelleerbereik max. | 160 mm |
| Minimale hoogte dekvloer | 80 |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 190 mm |
| Kanaalbreedte max. | 350 mm |
| Inbouwopening voor vloeropbouwtank | nee |
| Aantal inbouwbare apparaten | 1 |
| Afdichtingsinbouwmogelijkheid | ja |
| Ontkoppelbaar | ja |
| Vloerplaat | ja |
| Geschikt voor ondervloerkanaal | ja |
| Inbouwopening voor inbouweenheid | vierkant |
| voor leidingaansluiting | nee |
| Nominale grootte | 350 mm |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| ROHS-conform | exempt |
| Kanaalhoogte min. | 28 mm |
| Kanaalhoogte max. | 58 mm |
| Dimensie | 500x480x80 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | UZD ondervloerinstallatiedoos |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 29,5817 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 29,5817 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Dekseluitvoering
Inbouwopening voor inbouweenheid
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Art.nr.
UZD250-4
80
160
Universal
vierkant
250
28
58
7410022
UZD350-4
80
160
Universal
vierkant
350
28
58
7410023
UZD350-4 R
80
160
Universal
vierkant
350
7410025
UZD250-4 R
80
160
Universal
vierkant
250
7410026
Nominale grootte
UZD250-4
Art.nr.
7410022
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universal
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD350-4
Art.nr.
7410023
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universal
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
350
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD350-4 R
Art.nr.
7410025
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universal
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
350
UZD250-4 R
Art.nr.
7410026
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universal
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
