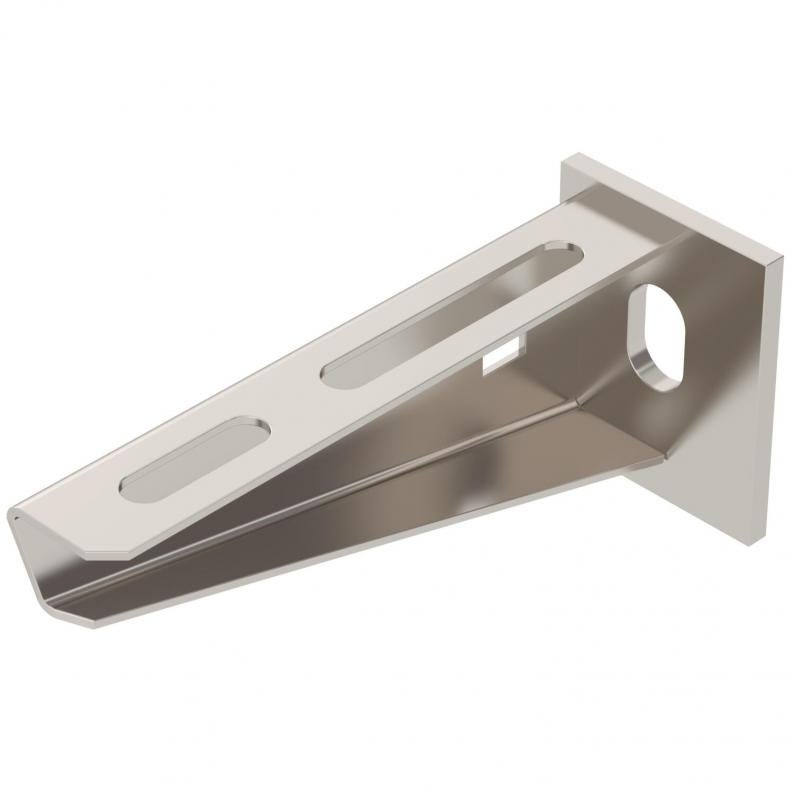

Wand- en profielconsole AW 15 A2

Wand- en profielconsole AW 15 A2

Type AW 15 11 A2
Art.nr. 6421008
EAN 4012196207558
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Omschrijving

Lichte wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig uit gerecycled karton

Technische gegevens

Afmetingen

Lengte40 mm
Breedte110 mm
Hoogte50 mm
Maat A40 mm
Maat B110 mm
Afm. H50 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstja
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
ROHS-conformja
F in kN1,5 kN
DimensieB110mm
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4301
Kleurroestvrij staal
ProductserieAW 15-serie
Belastingsdiagram console type AW 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

Milieugegevens

Verpakking volledig uit gerecycled kartonja
Verpakking zonder kunststofja
CO2-voetafdruk (GWP) van wieg tot poort0,7583 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,7583 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitStuk
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Montagetoebehoren
Type
FRSB 6x12 A2

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AW 15 11 A2
Art.nr.
6421008
Breedte
110
F in kN
1,5
Kleur
roestvrij staal
AW 15 21 A2
Art.nr.
6421024
Breedte
210
F in kN
1,5
Kleur
roestvrij staal
AW 15 31 A2
Art.nr.
6421032
Breedte
310
F in kN
1,5
Kleur
roestvrij staal
AW 15 41 A2
Art.nr.
6421036
Breedte
410
F in kN
1,5
Kleur
roestvrij staal
AW 15 51 A2
Art.nr.
6421040
Breedte
510
F in kN
1,5
Kleur
roestvrij staal
AW 15 61 A2
Art.nr.
6421044
Breedte
610
F in kN
1,5
Kleur
roestvrij staal
