Wand- en profielconsole AW 15 A4

Wand- en profielconsole AW 15 A4

Type AW 15 31 A4
Art.nr. 6392024
EAN 4012196817757
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Omschrijving

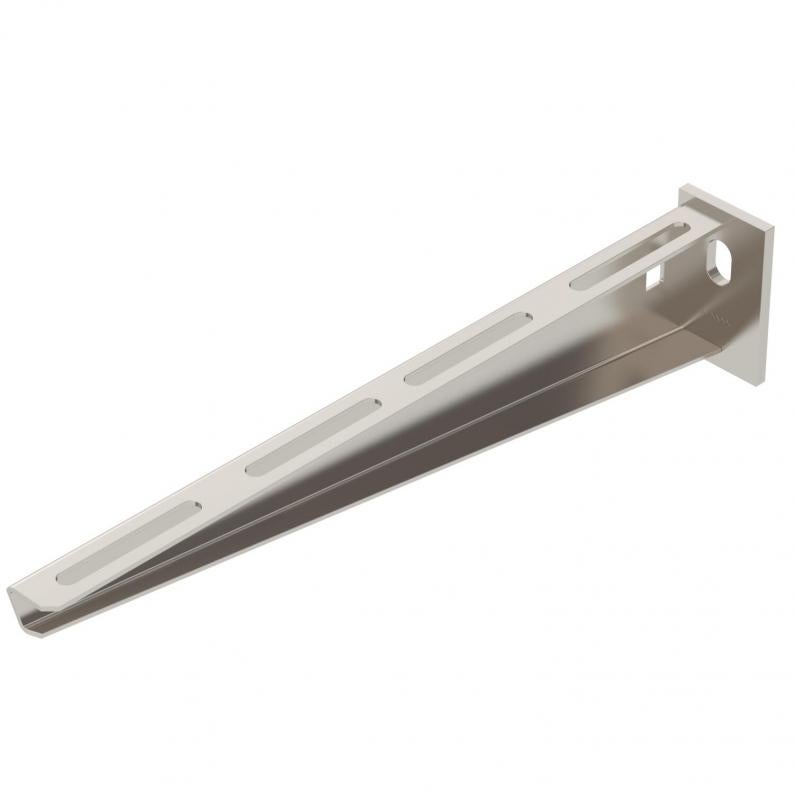

Lichte wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • U-profiel
  • eenvoudig te monteren onderdeel
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig uit gerecycled karton

Technische gegevens

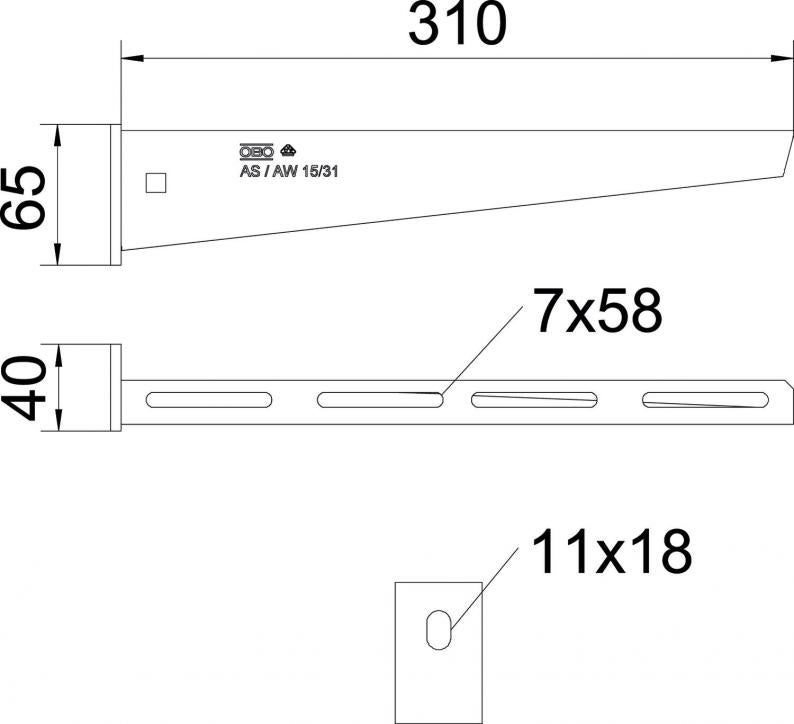

Afmetingen

Lengte40 mm
Breedte310 mm
Hoogte65 mm
Maat A40 mm
Maat B310 mm
Afm. H65 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstja
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
ROHS-conformja
F in kN1,5 kN
DimensieB310mm
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4571
Kleurroestvrij staal
ProductserieAW 15-serie
Belastingsdiagram console type AW 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

Milieugegevens

Verpakking volledig uit gerecycled kartonja
Verpakking zonder kunststofja
CO2-voetafdruk (GWP) van wieg tot poort2,4841 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)2,4841 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitStuk
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Montagetoebehoren
Type
FRSB 6x12 A4

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AW 15 11 A4
Art.nr.
6392008
Breedte
110
F in kN
1,5
Kleur
roestvrij staal
AW 15 21 A4
Art.nr.
6392016
Breedte
210
F in kN
1,5
Kleur
roestvrij staal
AW 15 31 A4
Art.nr.
6392024
Breedte
310
F in kN
1,5
Kleur
roestvrij staal
AW 15 41 A4
Art.nr.
6392032
Breedte
410
F in kN
1,5
Kleur
roestvrij staal
AW 15 51 A4
Art.nr.
6392040
Breedte
510
F in kN
1,5
Kleur
roestvrij staal
AW 15 61 A4
Art.nr.
6392059
Breedte
610
F in kN
1,5
Kleur
roestvrij staal
