Wand- en profielconsole AW 15 G
Type AW 15 41 G
Art.nr. 6421288
EAN 4012196114375
Art.nr. / Type
Breedte
F in kN
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving

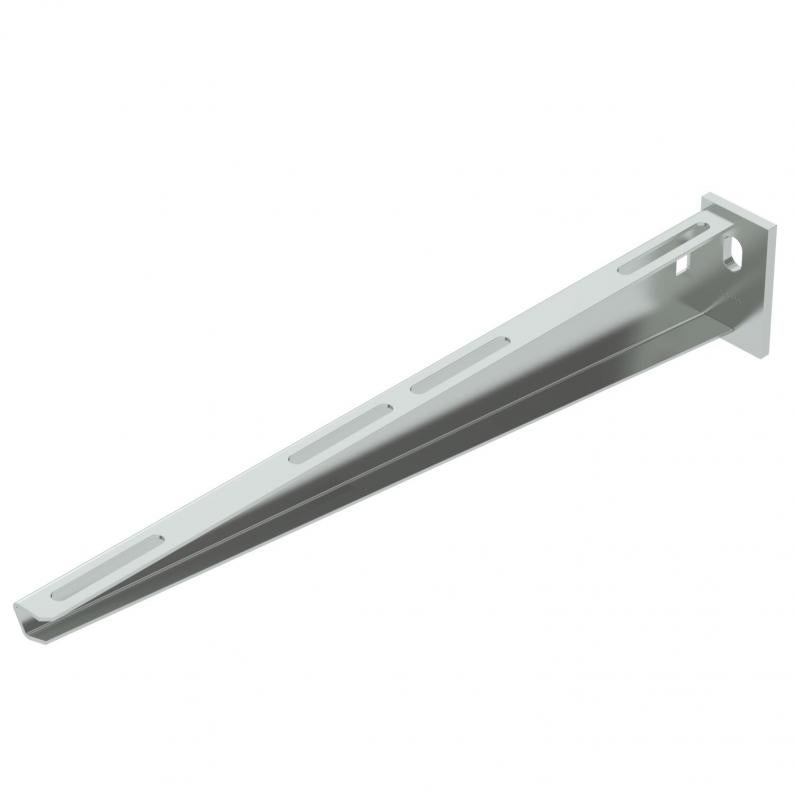

Lichte wand- en profielconsole met vastgelaste kopplaat.
Bij de montage van de console aan U-profielen wordt tot een breedte van 400 mm voor de bevestiging van de console, afhankelijk van het desbetreffende profiel, één platkopbout of een zeskantbout gebruikt. Vanaf een consolebreedte van 500 mm wordt de console met zeskantbouten door beide balken van het U-profiel bevestigd. Hiertoe dienen afhankelijk van het desbetreffende profiel geschikte afstandsstukken te worden aangebracht!
Technische gegevens

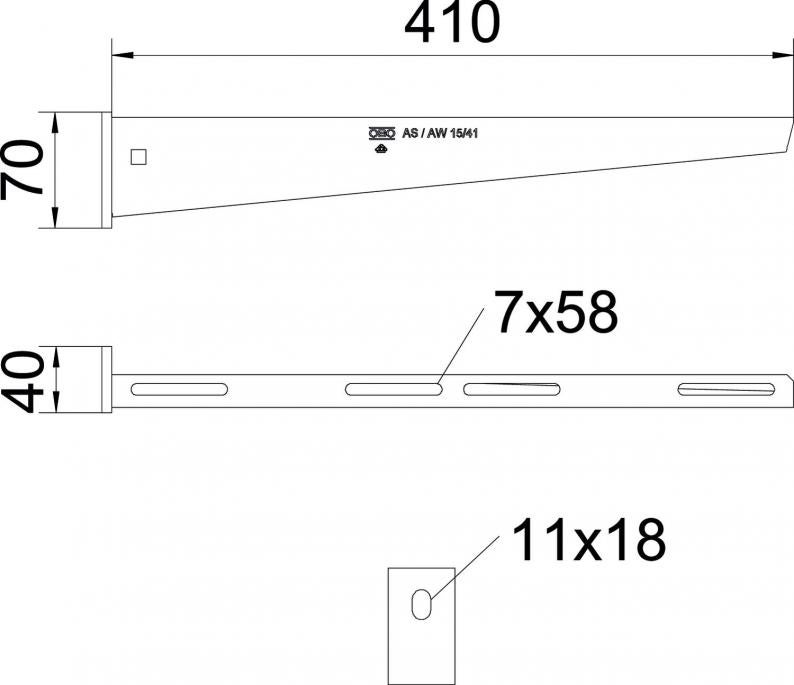

Afmetingen
| Lengte | 40 mm |
|---|---|
| Breedte | 410 mm |
| Hoogte | 70 mm |
| Maat A | 40 mm |
| Maat B | 410 mm |
| Afm. H | 70 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Roestvast staal, gebeitst | nee |
| Hoekbereik min. | 90 mm |
| Hoekbereik max. | 90 mm |
| Gatdiameter | 11 mm |
| Uitvoering | Wand- en profielconsole |
| ROHS-conform | ja |
| F in kN | 1,5 kN |
| Dimensie | B410mm |
| Oppervlak | galvanisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Productserie | AW 15-serie |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,0388 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,0388 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
F in kN
Kleur
Art.nr.
AW 15 11 G
110
1,5
zink
6421280
AW 15 16 G
160
1,5
zink
6421282
AW 15 21 G
210
1,5
zink
6421284
AW 15 31 G
310
1,5
zink
6421286
AW 15 41 G
410
1,5
zink
6421288
AW 15 51 G
510
1,5
zink
6421290
AW 15 61 G
610
1,5
zink
6421292
