Wandconsole AW 80
Type AW 80 51 FT
Art.nr. 6417817
EAN 4012196203659
Art.nr. / Type
Breedte
F in kN
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving

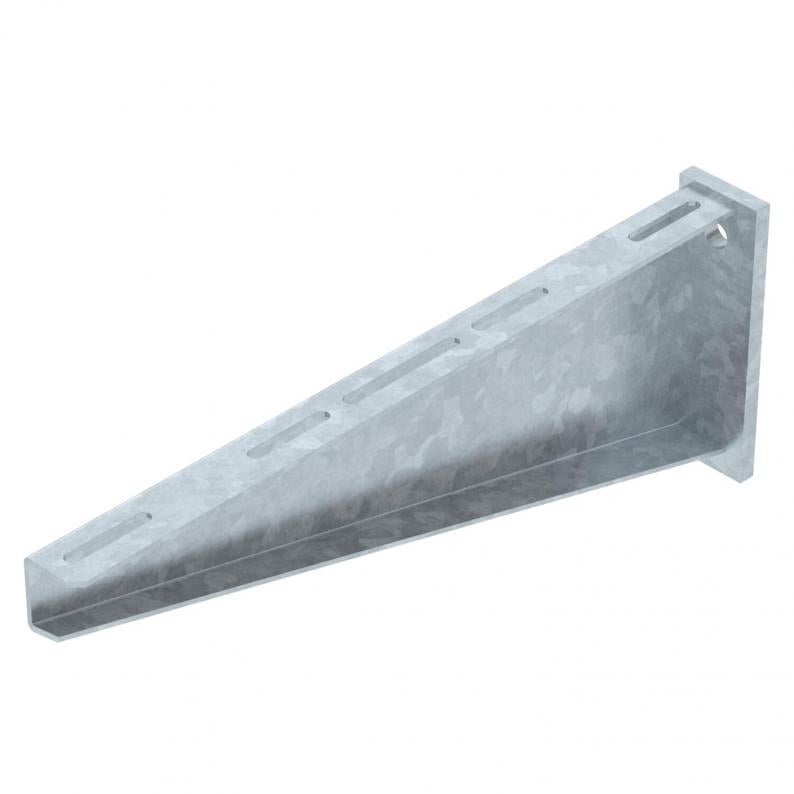

Zware wandbeugel met vastgelaste kopplaat.
Bij de bevestiging van kabelgoten en -ladders met platkopbouten M6 dienen grote sluitringen afzonderlijk besteld te worden (gaten in console zijn 9 x ..).
Technische gegevens

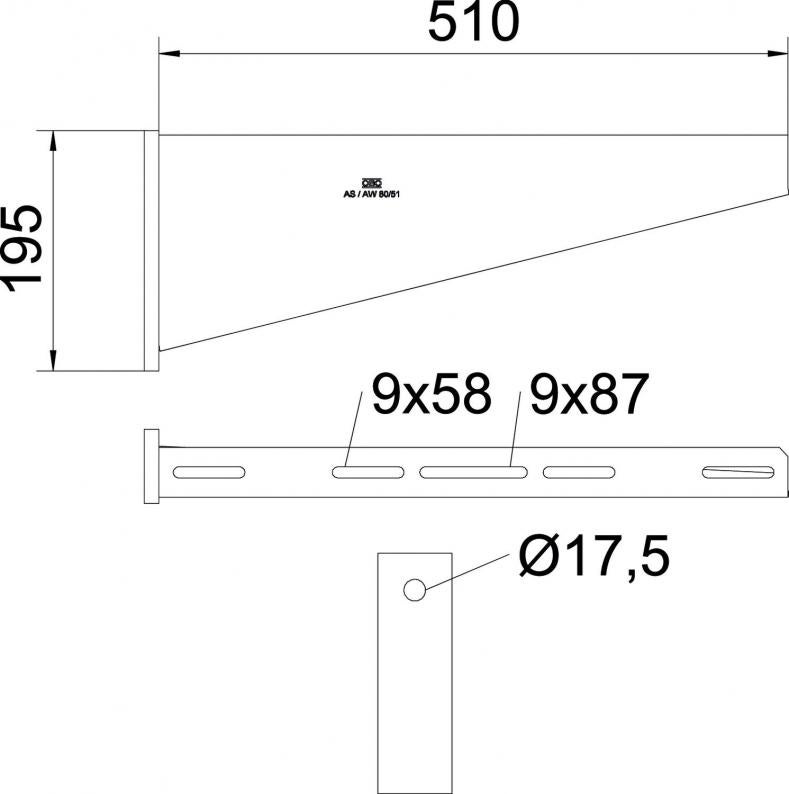

Afmetingen
| Lengte | 60 mm |
|---|---|
| Breedte | 510 mm |
| Hoogte | 195 mm |
| Maat A | 60 mm |
| Maat B | 510 mm |
| Afm. H | 195 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Roestvast staal, gebeitst | nee |
| Hoekbereik min. | 90 mm |
| Hoekbereik max. | 90 mm |
| Gatdiameter | 17,5 mm |
| Uitvoering | Wand- en profielconsole |
| ROHS-conform | ja |
| F in kN | 8 kN |
| Dimensie | B510mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Productserie | AW 80-serie |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 8,5539 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 8,5539 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
