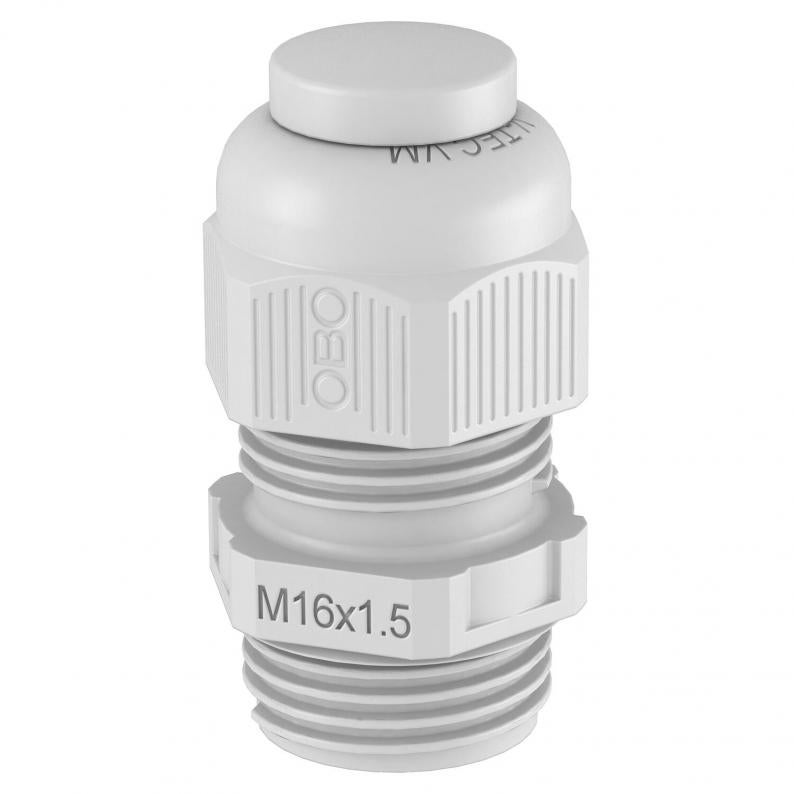

Wartel, metrische schroefdraad met blindstop, lichtgrijs
Type V-TEC VM16VS LGR
Art.nr. 2023042
EAN 4012196474424
Art.nr. / Type
Schroefdraad
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
Hiermee is het probleemloos sluiten van niet benodigde openingen mogelijk. Er kan geen stof of water binnendringen en de beschermingsgraad blijft behouden.
Ideaal als alle bestaande openingen tijdens de montage van kabelwartels moeten worden voorzien. Dit vergemakkelijkt het naderhand uitbreiden van de installatie aanmerkelijk.
Technische gegevens
Afmetingen
| Lengte | 25,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 22 mm |
| Afmeting L min. | 25,5 mm |
| Afmeting L max. | 23,5 mm |
| Maat L1 | 8 mm |
| Maat L2 | 5 mm |
| Maat L3 | 21,5 mm |
| Afmeting e | 22 mm |
Technische gegevens
| slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | ja |
| Beschermingsgraad | IP68 |
| Schroefdraad | M16 x 1,5 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 16 |
| Zeskant hoekmaat | 22 mm |
| Afdichtbereik D min. | 4,5 mm |
| Afdichtbereik D max. | 10 mm |
| Sleutelwijdte | 20 |
| Uitvoering | recht |
| ROHS-conform | ja |
| Lengte schroefdraad | 8 mm |
| Sleutelwijdte 1 | 20 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 65 °C |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | M16 |
| Materiaal | Polyamide |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | V-TEC VM |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0367 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0367 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
