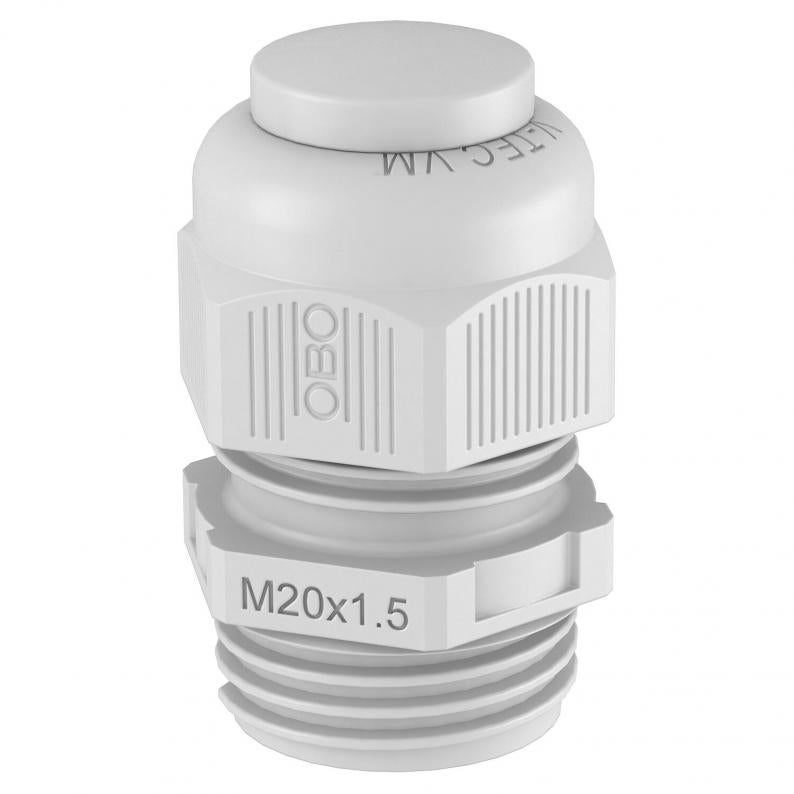

Wartel, metrische schroefdraad met blindstop, lichtgrijs
Type V-TEC VM20VS LGR
Art.nr. 2023044
EAN 4012196474455
Art.nr. / Type
Schroefdraad
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
Hiermee is het probleemloos sluiten van niet benodigde openingen mogelijk. Er kan geen stof of water binnendringen en de beschermingsgraad blijft behouden.
Ideaal als alle bestaande openingen tijdens de montage van kabelwartels moeten worden voorzien. Dit vergemakkelijkt het naderhand uitbreiden van de installatie aanmerkelijk.
Technische gegevens
Afmetingen
| Lengte | 28 mm |
|---|---|
| Breedte | 24 mm |
| Hoogte | 27 mm |
| Afmeting L min. | 28 mm |
| Afmeting L max. | 30,5 mm |
| Maat L1 | 9 mm |
| Maat L2 | 5 mm |
| Maat L3 | 23,5 mm |
| Afmeting e | 27 mm |
Technische gegevens
| slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | ja |
| Beschermingsgraad | IP68 |
| Schroefdraad | M20 x 1,5 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 20 |
| Zeskant hoekmaat | 27 mm |
| Afdichtbereik D min. | 6 mm |
| Afdichtbereik D max. | 13 mm |
| Sleutelwijdte | 24 |
| Uitvoering | recht |
| ROHS-conform | ja |
| Lengte schroefdraad | 10 mm |
| Sleutelwijdte 1 | 24 mm |
| Instabiel draaimoment | 3,8 Nm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 65 °C |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | M20 |
| Materiaal | Polyamide |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | V-TEC VM |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0495 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0495 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 2048922
Tegenmoer, metrische schroefdraad, lichtgrijsType
116 M20 LGR PA
Kl. vpe: 100 Stuks
100Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (3)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Schroefdraad
Meervoudig dichtingsinzetstuk
Kleur
Art.nr.
V-TEC VM12VS LGR
M12 x 1,5
nee
lichtgrijs; RAL 7035
2023040
V-TEC VM16VS LGR
M16 x 1,5
nee
lichtgrijs; RAL 7035
2023042
V-TEC VM20VS LGR
M20 x 1,5
nee
lichtgrijs; RAL 7035
2023044
V-TEC VM25VS LGR
M25 x 1,5
nee
lichtgrijs; RAL 7035
2023046
V-TEC VM32VS LGR
M32 x 1,5
nee
lichtgrijs; RAL 7035
2023048
