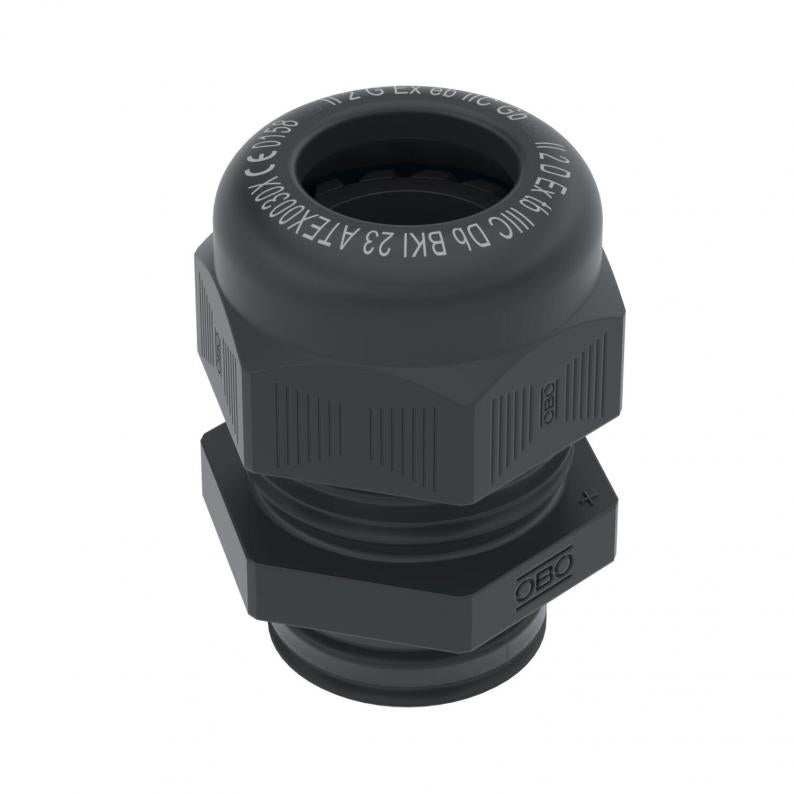

Wartelsysteem, EX-zone, metrische schroefdraad, zwart
Type VTEC EX M25 SW
Art.nr. 2050331
EAN 4012195594673
Art.nr. / Type
Schroefdraad
Kl. vpe: 25 Stuks
25Stuks
Stuks
Omschrijving
Wartel met EG-keuringscertificaat voor apparaten en beveiligingssystemen voor gebruik conform de voorschriften in explosieve omgevingen. Richtlijn 2014/34/EU.
EG-Normering BKI23ATEX0030X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtingsring van chloropreen-/nitrilrubber, met aangespoten afdichtingslippen, dus geen afdichtingsring met aansluitdraad.
Beschermingsklasse IP 68 bij 3 bar.
EG-Normering BKI23ATEX0030X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtingsring van chloropreen-/nitrilrubber, met aangespoten afdichtingslippen, dus geen afdichtingsring met aansluitdraad.
Beschermingsklasse IP 68 bij 3 bar.
Technische gegevens
Technische gegevens
| slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| glasvezelversterkt | nee |
| Explosiebeveiligd | ja |
| Trekontlastingsmogelijkheid | nee |
| Beschermingsgraad | IP68 |
| Schroefdraad | M25 x 1,5 |
| Voor Ex-zone | ja |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | 1, 2 |
| voor Ex-zone stof | 21, 22 |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 25 |
| Zeskant hoekmaat | 37,5 mm |
| Afdichtbereik D min. | 12 mm |
| Afdichtbereik D max. | 18 mm |
| Sleutelwijdte | 33 |
| Uitvoering | recht |
| ROHS-conform | ja |
| Lengte schroefdraad | 11 mm |
| Instabiel draaimoment | 4,5 Nm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 65 °C |
| Dimensie | M25 |
| Materiaal | Polyamide |
| Kleur | Zwart |
| Productserie | BlackLine, Ex, V-TEC |
Afmetingen
| Afmeting G | M25 mm |
|---|---|
| Afmeting L min. | 28 mm |
| Afmeting L max. | 38 mm |
| Maat L1 | 11 mm |
| Maat L2 | 6 mm |
| Afmeting e | 37,5 mm |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0979 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0979 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
