Zware draadgoot SGR 105 FT
Type SGR 105 200 FT
Art.nr. 6003214
EAN 4012195670742
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Omschrijving

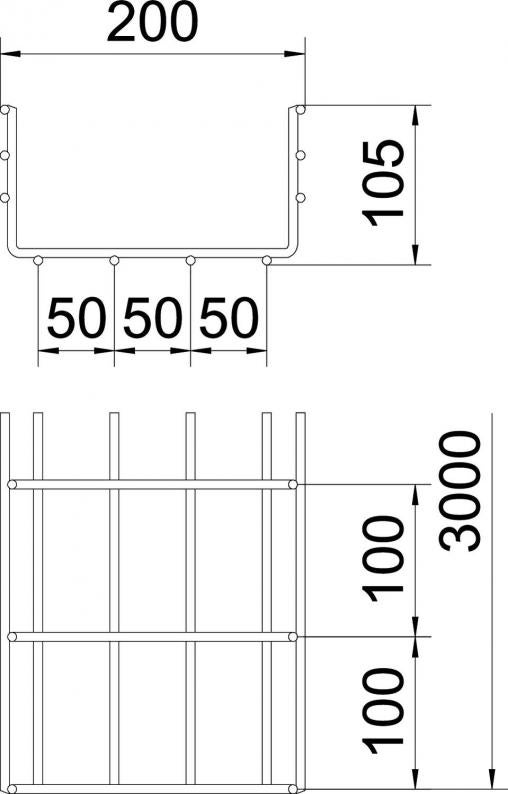

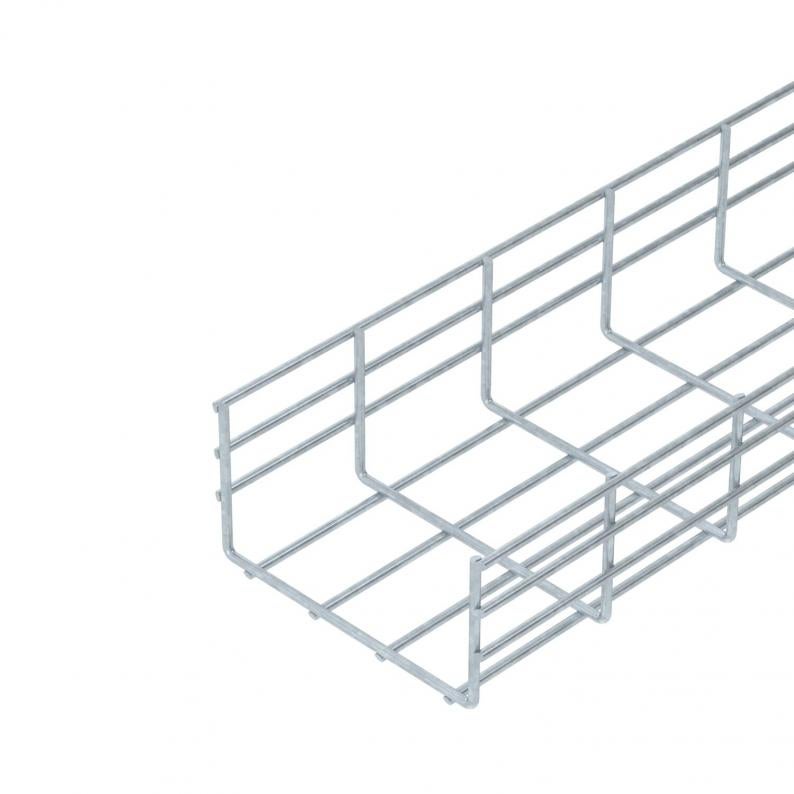

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maaswijdte is 50 x 100 mm.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 105 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 175 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 17500 mm² |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 6 mm |
| Dimensie | 105x200x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 3,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,75 kN/m |
| Steunafstand 2,0 m | 1,15 kN/m |
| Steunafstand 2,5 m | 0,79 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
| Steunafstand 3,5 m | 0,5 kN/m |
| Steunafstand 4,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 6,2968 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,2968 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 105 150 FT
3000
150
105
nee
130
6
6003175
SGR 105 200 FT
3000
200
105
nee
175
6
6003214
SGR 105 300 FT
3000
300
105
nee
268
6
6003309
SGR 105 400 FT
3000
400
105
nee
363
6
6003402
SGR 105 500 FT
3000
500
105
nee
459
6
6003515
SGR 105 600 FT
3000
600
105
nee
554
6
6003616
