Zware draadgoot SGR 105 G
Type SGR 105 400 G
Art.nr. 6002616
EAN 4012196397938
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Omschrijving

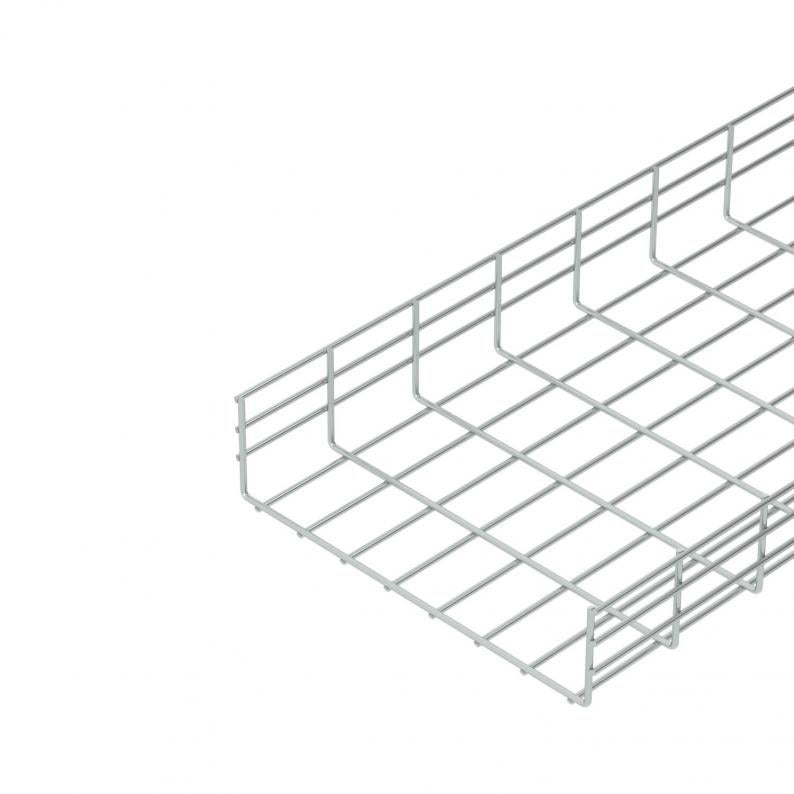

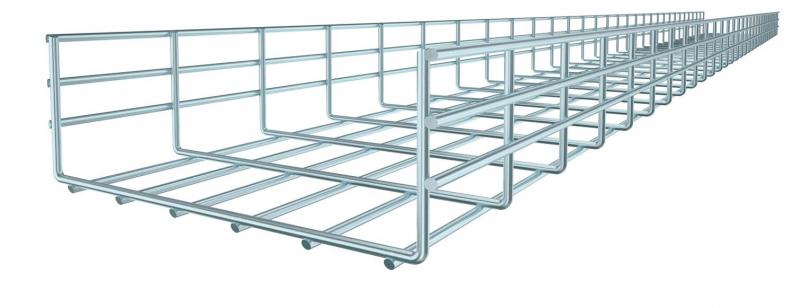

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maaswijdte is 50 x 100 mm.
Technische gegevens

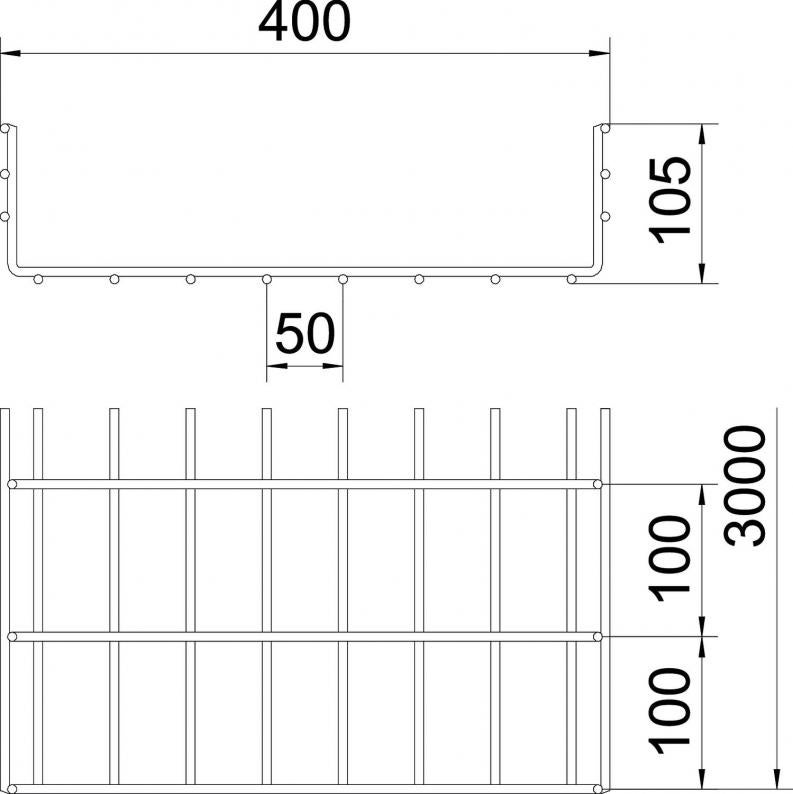

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 105 mm |
| Maat B | 400 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 363 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 36300 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 6 mm |
| Dimensie | 105x400x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 3,5 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,9 kN/m |
| Steunafstand 2,0 m | 1,2 kN/m |
| Steunafstand 2,5 m | 0,85 kN/m |
| Steunafstand 3,0 m | 0,7 kN/m |
| Steunafstand 3,5 m | 0,62 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 8,14 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,14 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 105 150 G
3000
150
105
nee
130
6
6002608
SGR 105 200 G
3000
200
105
nee
175
6
6002612
SGR 105 300 G
3000
300
105
nee
268
6
6002614
SGR 105 400 G
3000
400
105
nee
363
6
6002616
SGR 105 500 G
3000
500
105
nee
459
6
6002620
SGR 105 600 G
3000
600
105
nee
554
6
6002622
Breedte
Nuttige doorsnede
SGR 105 150 G
Art.nr.
6002608
Lengte
3000
Breedte
150
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
130
Draaddiameter
6
SGR 105 200 G
Art.nr.
6002612
Lengte
3000
Breedte
200
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
6
SGR 105 300 G
Art.nr.
6002614
Lengte
3000
Breedte
300
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
268
Draaddiameter
6
SGR 105 400 G
Art.nr.
6002616
Lengte
3000
Breedte
400
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
363
Draaddiameter
6
SGR 105 500 G
Art.nr.
6002620
Lengte
3000
Breedte
500
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
459
Draaddiameter
6
SGR 105 600 G
Art.nr.
6002622
Lengte
3000
Breedte
600
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
554
Draaddiameter
6
