Zware draadgoot SGR 55 FT
Type SGR 55 400 FT
Art.nr. 6000451
EAN 4012196397686
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Omschrijving

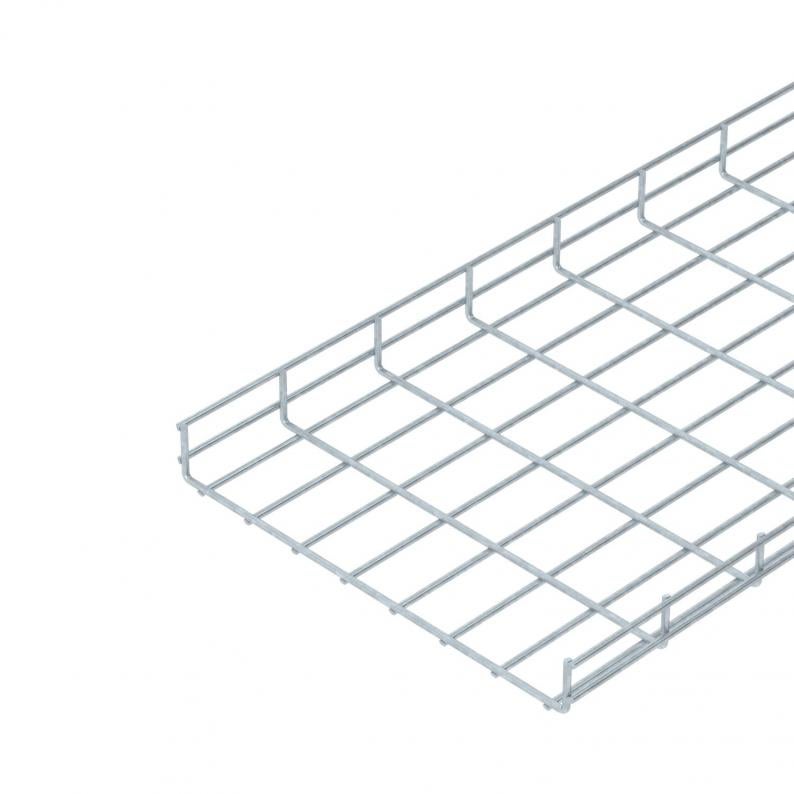

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maaswijdte is 50 x 100 mm.
Technische gegevens

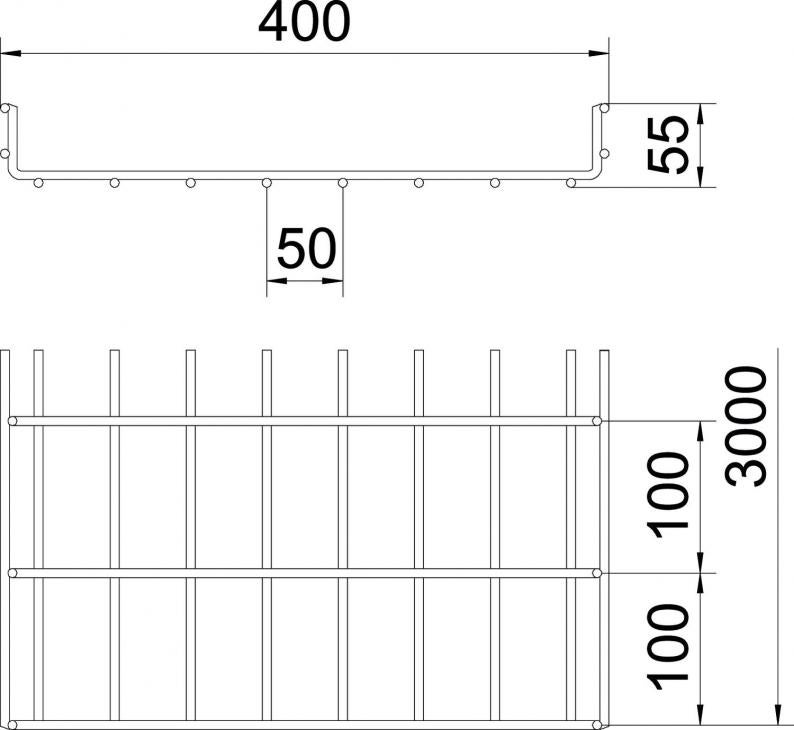

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 55 mm |
| Maat B | 400 mm |
Technische gegevens
| Uitvoering verbinder | zonder verbinder |
|---|---|
| Nuttige doorsnede | 175 cm² |
| Nuttige doorsnede | 17500 mm² |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 6 mm |
| Dimensie | 55x400x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 2,3 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,3 kN/m |
| Steunafstand 2,0 m | 0,75 kN/m |
| Steunafstand 2,5 m | 0,45 kN/m |
| Steunafstand 3,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,6943 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,6943 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 55 100 FT
3000
100
55
40
6
6000122
SGR 55 150 FT
3000
150
55
63
6
6000190
SGR 55 200 FT
3000
200
55
87
6
6000209
SGR 55 300 FT
3000
300
55
129
6
6000331
SGR 55 400 FT
3000
400
55
175
6
6000451
SGR 55 500 FT
3000
500
55
220
6
6000515
SGR 55 600 FT
3000
600
55
265
6
6000775
Breedte
Nuttige doorsnede
SGR 55 100 FT
Art.nr.
6000122
Lengte
3000
Breedte
100
Hoogte
55
Nuttige doorsnede
40
Draaddiameter
6
SGR 55 150 FT
Art.nr.
6000190
Lengte
3000
Breedte
150
Hoogte
55
Nuttige doorsnede
63
Draaddiameter
6
SGR 55 200 FT
Art.nr.
6000209
Lengte
3000
Breedte
200
Hoogte
55
Nuttige doorsnede
87
Draaddiameter
6
SGR 55 300 FT
Art.nr.
6000331
Lengte
3000
Breedte
300
Hoogte
55
Nuttige doorsnede
129
Draaddiameter
6
SGR 55 400 FT
Art.nr.
6000451
Lengte
3000
Breedte
400
Hoogte
55
Nuttige doorsnede
175
Draaddiameter
6
SGR 55 500 FT
Art.nr.
6000515
Lengte
3000
Breedte
500
Hoogte
55
Nuttige doorsnede
220
Draaddiameter
6
SGR 55 600 FT
Art.nr.
6000775
Lengte
3000
Breedte
600
Hoogte
55
Nuttige doorsnede
265
Draaddiameter
6
