Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 1186942 / Beugelklem 2056 U-voet, enkelvoudig, kunststof drukwand, AI
Beugelklem, 1-voudige kunststof drukwand ALU
Art.nr. 1184474 | EAN 4012195439394
- Productbeschrijving
-
ProductbeschrijvingGeschikt voor alle C-profielrails met 18 mm en 22 mm sleufbreedte.
Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.
De beugelklemmen 2056/U ALU zijn in de uitvoering voor 1 kabel volgens VDE 0298-1 geschikt voor de afzonderlijke installatie van eenaderige kabels in driefasige netwerken, omdat hier geen sprake is van een gesloten ferromagnetische kring. Er dient echter rekening te worden gehouden met de lagere mechanische sterkte van de aluminiumklemmen in geval van kortsluiting, d.w.z.: zo klein mogelijke klemafstand in de lengterichting, voldoende zijdelingse afstand tussen de kabels.
-
- Technische gegevens
-
Technische gegevens

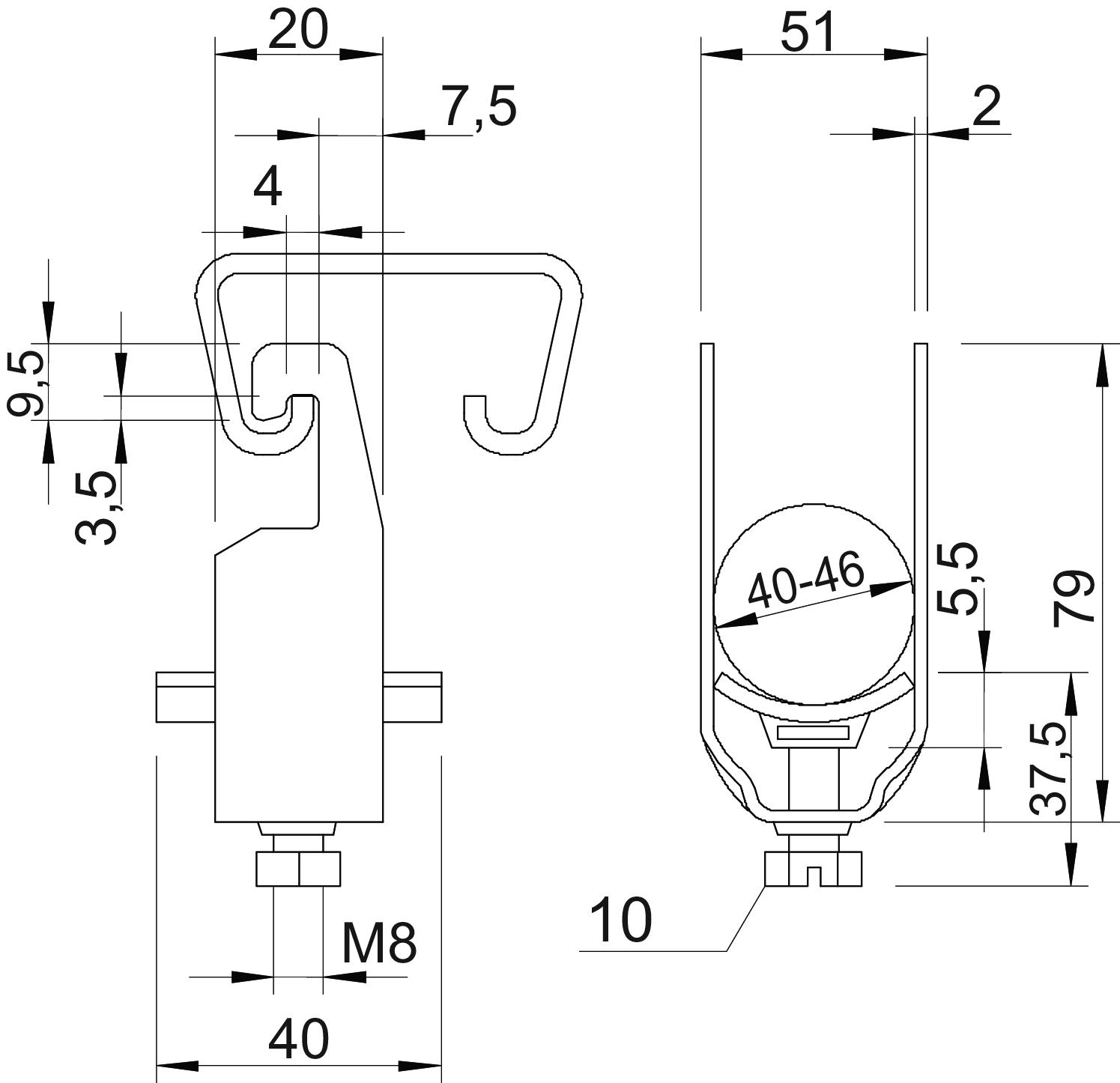

Aantal kabels/ buizen 1 Afm. H 79 mm Afmeting G (mm) M8 CO2-voetafdruk (GWP) van wieg tot poort 0,417 kg CO₂e / 1 Stuk Dimensie 40-46mm Extra materiaal aluminium Extra oppervlak onbehandeld Halogeenvrij ja Maat A 20 mm Maat B 51 mm Maat C 40 mm Maat L 37,5 mm Maat t 2 mm Maat x 5,5 mm Materiaal aluminium Materiaal van het fixeerplaatje Kunststof Materiaalkwaliteit van het fixeerplaatje Polypropyleen Max. Aandraaimoment 2 Nm Met contra-fixeerplaatje nee Met kunststof wand ja Met metalen wand nee Montagetype Profielrail slagvast nee Spanbereik D max. 46 mm Spanbereik D min. 40 mm voor 1 kabel H 79 mm voor 1 kabel L 37,5 voor buisdiameter max. 40 mm voor buisdiameter min. 40 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm - Alle typen
- Downloads
-
Specificatieblad 2056U 46 ALU / 1184474 , 0.47MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring 2056U 46 ALU / 1184474 , 0.12MB , pdfREACH Conformiteitsverklaring 2056U 46 ALU / 1184474 , 0.12MB , pdfRoHS Conformiteitsverklaring 2056U 46 ALU / 1184474 , 0.12MB , pdf
