Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 1186949 / Beugelklem 2056 U-voet, enkelvoudig, kunststof drukwand, AI
Beugelklem, 1-voudige kunststof drukwand ALU
Art.nr. 1184482 | EAN 4012195439455
- Productbeschrijving
-
ProductbeschrijvingGeschikt voor alle C-profielrails met 18 mm en 22 mm sleufbreedte.
Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.
De beugelklemmen 2056/U ALU zijn in de uitvoering voor 1 kabel volgens VDE 0298-1 geschikt voor de afzonderlijke installatie van eenaderige kabels in driefasige netwerken, omdat hier geen sprake is van een gesloten ferromagnetische kring. Er dient echter rekening te worden gehouden met de lagere mechanische sterkte van de aluminiumklemmen in geval van kortsluiting, d.w.z.: zo klein mogelijke klemafstand in de lengterichting, voldoende zijdelingse afstand tussen de kabels.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Dimensie 46-52mm Extra materiaal aluminium Extra oppervlak onbehandeld Halogeenvrij ja Materiaal aluminium Materiaal van het fixeerplaatje Kunststof Materiaalkwaliteit van het fixeerplaatje Polypropyleen Max. Aandraaimoment 2 Nm Met contra-fixeerplaatje nee Met kunststof wand ja Met metalen wand nee Montagetype Profielrail Productserie 2056 / 2058 ROHS-conform ja slagvast nee Spanbereik D max. 52 mm Spanbereik D min. 46 mm voor 1 kabel H 85 mm voor 1 kabel L 38,5 voor buisdiameter max. 50 mm voor buisdiameter min. 50 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm Afmetingen

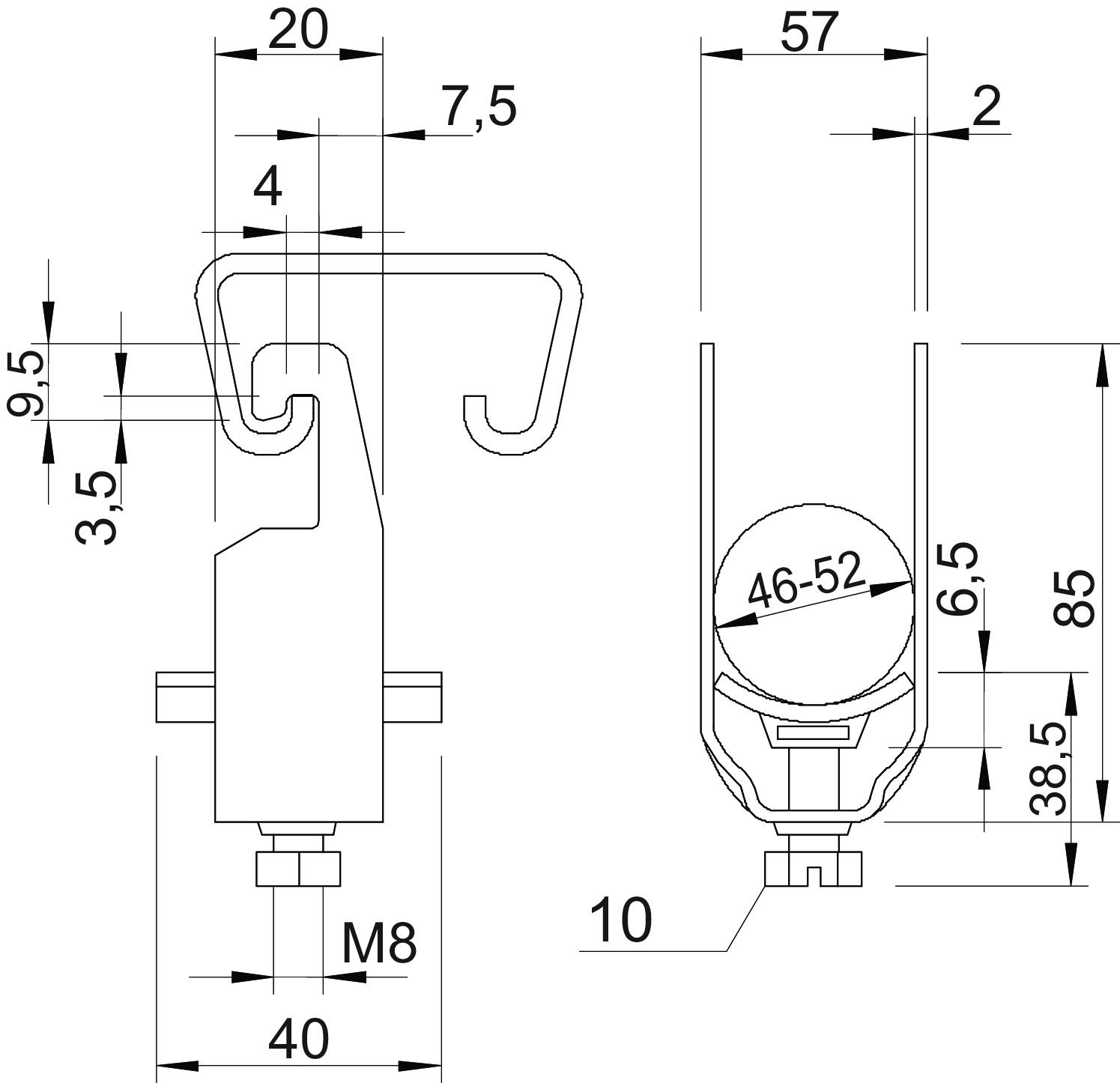

Afm. H 85 mm Afmeting G (mm) M8 Maat A 20 mm Maat B 57 mm Maat C 40 mm Maat L 38,5 mm Maat t 2 mm Maat x 6,5 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 0,4477 kg CO₂e / 1 Stuk CO₂ Footprint (GWP) 0,4477 kg CO₂e Declared Unit Stuk Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-04-02T00:00:00.000+0200 - Alle typen
- Downloads
-
Specificatieblad 2056U 52 ALU / 1184482 , 0.16MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring 2056U 52 ALU / 1184482 , 0.12MB , pdfREACH Conformiteitsverklaring 2056U 52 ALU / 1184482 , 0.12MB , pdfRoHS Conformiteitsverklaring 2056U 52 ALU / 1184482 , 0.12MB , pdf
