Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 1186457 / Beugelklem 2056 H-voet, 2-voudig, kunststof drukwand, AI
Beugelklem, 2-voudig kunststof drukwand ALU
Art.nr. 1183478 | EAN 4012195435976
- Productbeschrijving
-
ProductbeschrijvingPassend op alle C-profielrails met 16 - 17 mm sleufbreedte;
klem en schroef van aluminium AlMg3,
drukwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
(Drukwanden van metaal op aanvraag).
De beugelklemmen 2056/ALU zijn in de uitvoering voor 1 kabel volgens VDE 0298-1 geschikt voor de afzonderlijke installatie van eenaderige kabels in driefasige netwerken, omdat hier geen sprake is van een gesloten ferromagnetische kring. Er dient echter rekening te worden gehouden met de lagere mechanische sterkte van de aluminiumklemmen in geval van kortsluiting, d.w.z.: zo klein mogelijke klemafstand in de lengterichting, voldoende zijdelingse afstand tussen de kabels.
-
- Technische gegevens
-
Technische gegevens

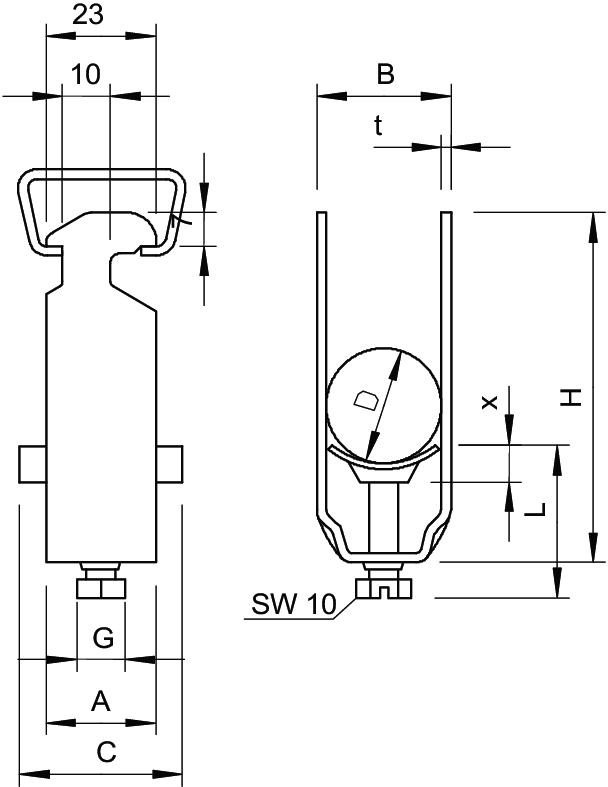

Aantal kabels/ buizen 2 Afm. H 154 mm Afmeting G (mm) M8 CO2-voetafdruk (GWP) van wieg tot poort 0,8002 kg CO₂e / 1 Stuk Dimensie 52-58mm Extra materiaal aluminium Extra oppervlak onbehandeld Halogeenvrij ja Maat A 23 mm Maat B 64 mm Maat C 40 mm Maat L 45,5 mm Maat t 2,5 mm Maat x 6,5 mm Materiaal aluminium Materiaal van het fixeerplaatje Kunststof Materiaalkwaliteit van het fixeerplaatje Polypropyleen Max. Aandraaimoment 2 Nm Met contra-fixeerplaatje nee Met kunststof wand ja Met metalen wand nee Montagetype Profielrail slagvast nee Spanbereik D max. 58 mm Spanbereik D min. 52 mm voorrail met sleufbreedte (met interval) max. 17 mm voorrail met sleufbreedte (met interval) mm 16 mm - Alle typen
- Downloads
-
Specificatieblad 2056 2 58 ALU / 1183478 , 0.17MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring 2056 2 58 ALU / 1183478 , 0.12MB , pdfREACH Conformiteitsverklaring 2056 2 58 ALU / 1183478 , 0.12MB , pdfRoHS Conformiteitsverklaring 2056 2 58 ALU / 1183478 , 0.12MB , pdf
