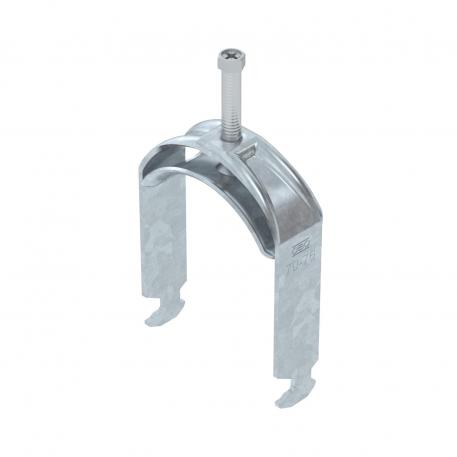

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT 70 | 76 | 5

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1186076 | EAN 4012196848805

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Dimensie	70-76mm
Extra materiaal	staal
Extra oppervlak	vuurverzinkt
Functiebehoud	ja
Halogeenvrij	ja
Lengte buitenmaat	37 mm
Materiaal	staal
Materiaal van het fixeerplaatje	staal
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	nee

Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	76 mm
Spanbereik D min.	70 mm
voor buisdiameter max.	76 mm
voor buisdiameter min.	70 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Afmetingen

Afm. H	115 mm
Afmeting G (mm)	M8
Breedte	82 mm
Hoogte	115 mm
Lengte	25 mm

Maat A	25 mm
Maat B	82 mm
Maat C	37 mm
Maat L	55 mm
Maat t	2,5 mm

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	0,4403 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)	0,4403 kg CO₂e
Declared Unit (LCA)	Stuk

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Stuks	100 Stuks
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Stuks	100 Stuks
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Stuks	100 Stuks
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Stuks	100 Stuks
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Stuks	100 Stuks
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Stuks	100 Stuks
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Stuks	100 Stuks
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Stuks	100 Stuks
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Stuks	100 Stuks
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Stuks	100 Stuks
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Stuks	50 Stuks
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Stuks	25 Stuks
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Stuks	25 Stuks
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Stuks	25 Stuks
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Stuks	25 Stuks
