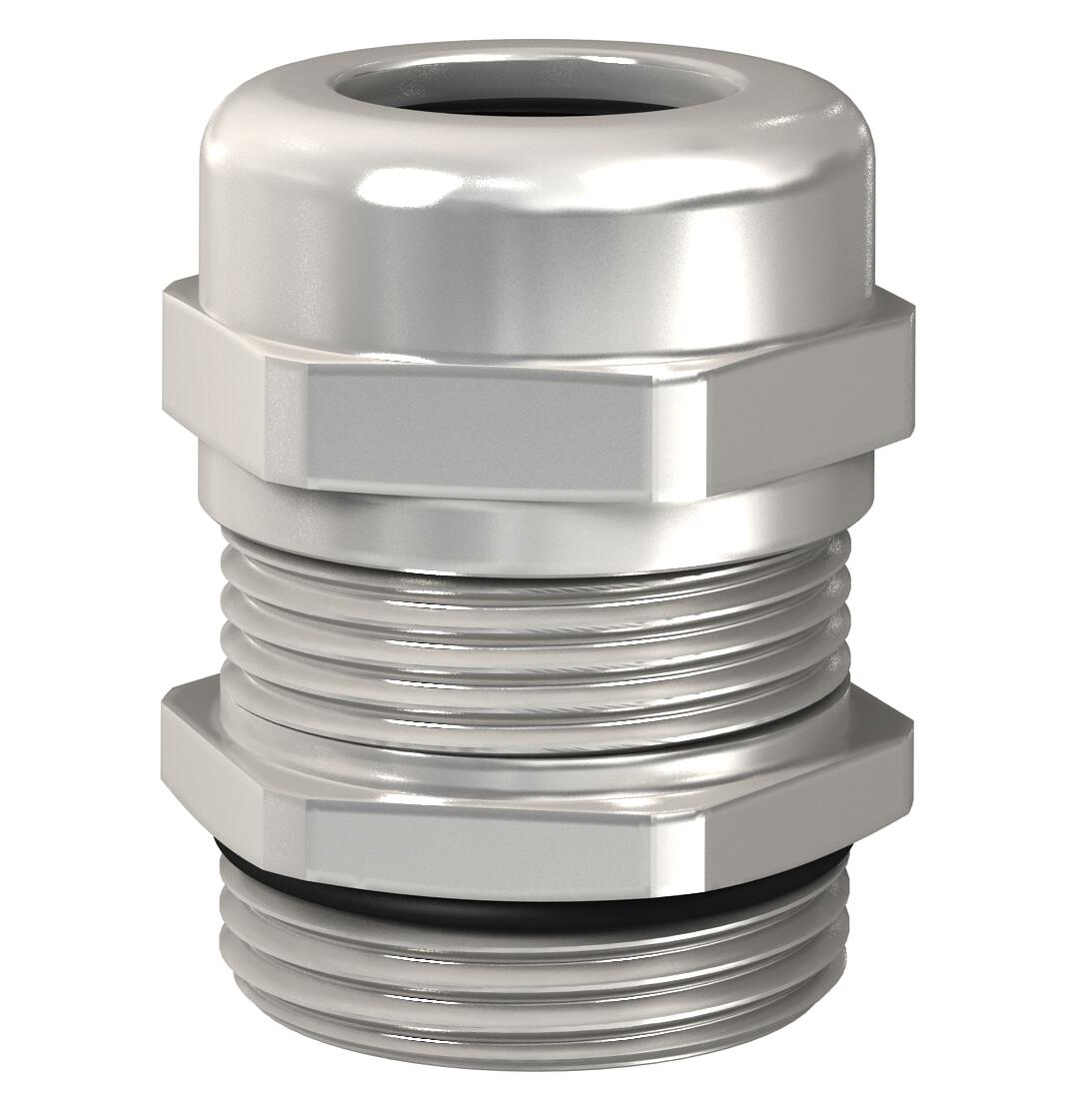

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld
Art.nr. 2086169 | EAN 4012195655480
- Productbeschrijving
-
ProductbeschrijvingRobuuste EMC-kabelwartel met metrische aansluitdraad volgens IEC 423 in hoedmoeruitvoering voor hoge eisen aan de dichtheid Het contact tussen de schroefverbinding en de afschermingsvlecht vindt plaats via een contactveer. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Afdichtring van neopreen Kleminzetstuk van polyamide Met voorgemonteerde O-ring op het aansluitdraad, beschermingsklasse IP68 bij 5 bar/1h
* Prijzen volgens DEL-notering.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 13 mm Afdichtbereik D min. 9 mm Beschermingsgraad IP68 Dimensie M20 Doorbuigbescherming nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 6 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Productserie V-TEC VM ROHS-conform exempt Schroefdraad M20 x 1,5 slagvast nee Sleutelwijdte 22 Soort afdichting Dichtring Temperatuurbereik max. 100 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder Wartel voor platte kabel nee Afmetingen
Afmeting e 24 mm Afmeting G M20x1,5 mm Breedte 24 mm Hoogte 33,5 mm Lengte 22 mm Maat D1 9 mm Maat L 27,5 mm Maat L1 6 mm Maat L2 3,5 mm Maat L3 13,3 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 0,0922 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 0,0922 kg CO₂e Declared Unit Stuk Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad met snijtanden
169 MSS M20 2091713 50 Stuks - Downloads
-
Specificatieblad V-TEC VM20 EMV-K / 2086169 , 0.31MB , pdfEU Conformiteitsverklaring V-TEC VM20 EMV-K / 2086169 , 0.13MB , pdfEU Conformiteitsverklaring EU Conformiteitsverklaring ,UK-Conformiteitsverklaring V-TEC VM20 EMV-K / 2086169 , 0.09MB , pdfREACH Conformiteitsverklaring V-TEC VM20 EMV-K / 2086169 , 0.13MB , pdfRoHS Conformiteitsverklaring V-TEC VM20 EMV-K / 2086169 , 0.13MB , pdf
