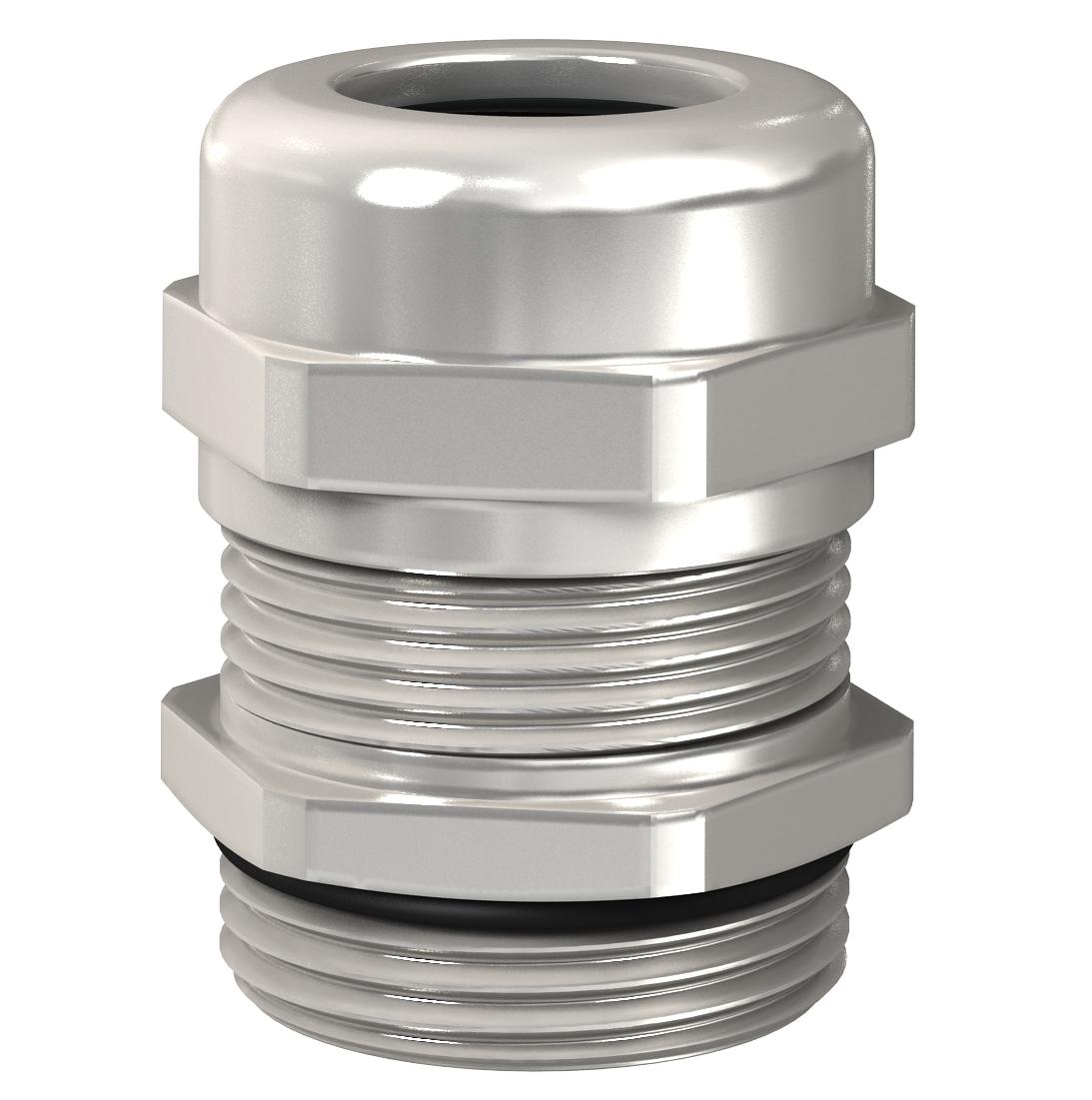

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld
Art.nr. 2086173 | EAN 4012195655497
- Productbeschrijving
-
ProductbeschrijvingRobuuste EMC wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Via een contactveer wordt het contact tussen wartel en afschermvlechtwerk gerealiseerd. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde O-ring aan de schroefdraad, VDE-getest conform DIN EN 50262, beschermingsgraad IP68 bij 5 bar/1 h.
* Prijzen volgens DEL-notering.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 16 mm Afdichtbereik D min. 11 mm Beschermingsgraad IP68 Dimensie M25 Doorbuigbescherming nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 7 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M25 x 1,5 slagvast nee Sleutelwijdte 27 Soort afdichting Dichtring Temperatuurbereik max. 100 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder Wartel voor platte kabel nee Afmetingen

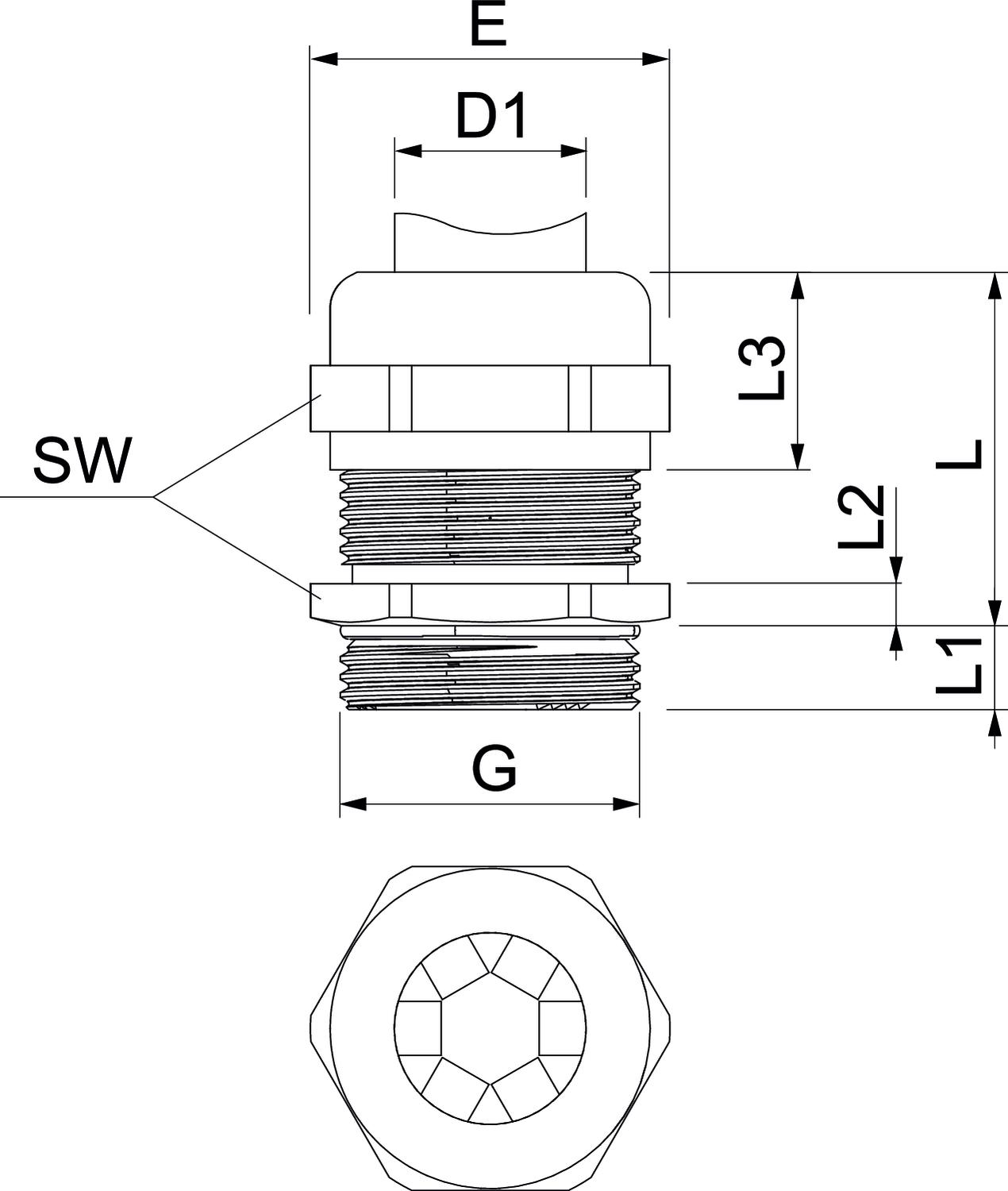

Afmeting e 30 mm Afmeting G M25x1,5 mm Breedte 30 mm Hoogte 36,5 mm Lengte 27 mm Maat D1 11 mm Maat L 29,5 mm Maat L1 7 mm Maat L2 3,5 mm Maat L3 13,3 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 0,1484 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 0,1484 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad met snijtanden
169 MSS M25 2091717 50 Stuks - Downloads
-
