Draagprofiel voor PV-module montage, vrij veld 5780 |

Levertijd op aanvraag

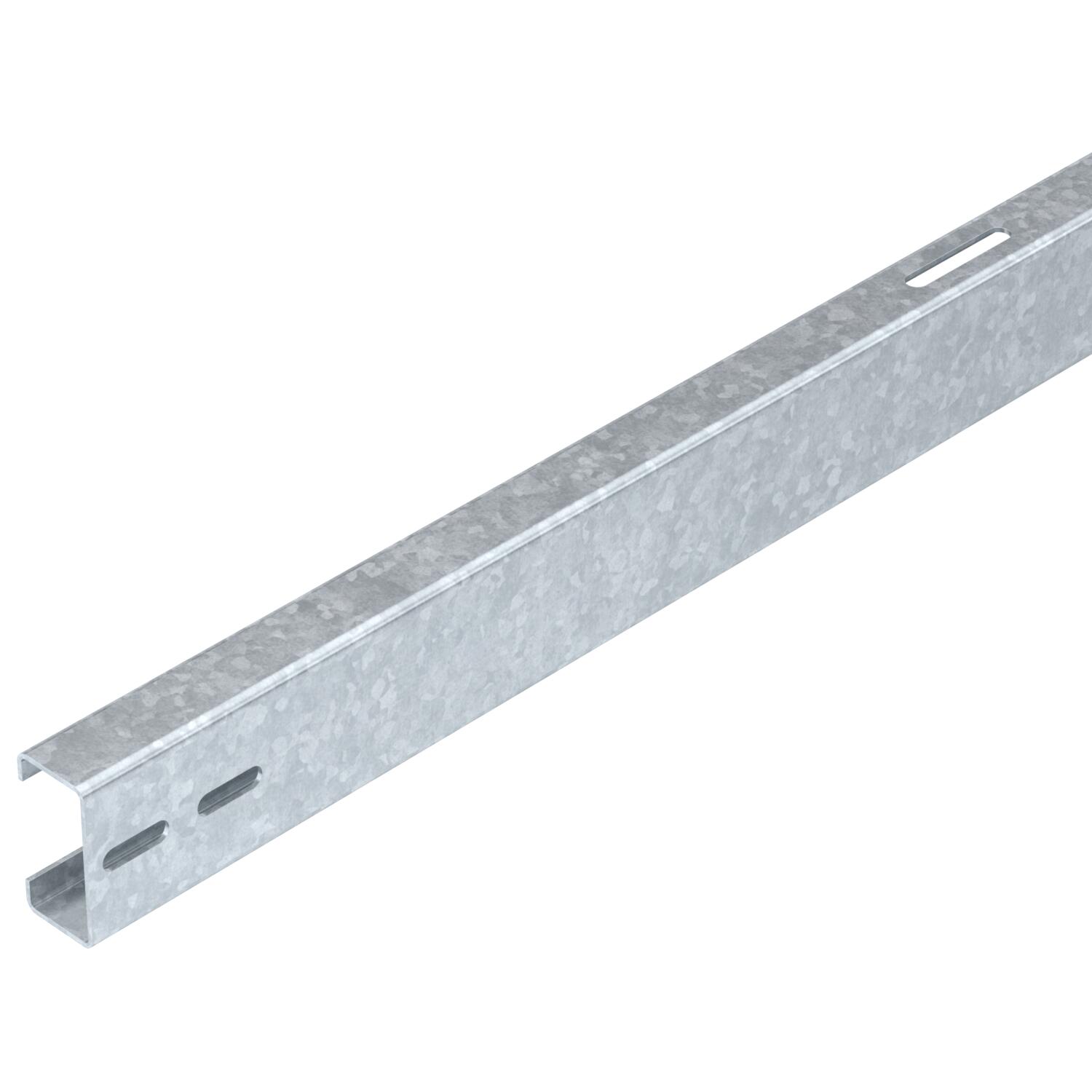

Draagprofiel voor PV-module montage, vrij veld

Art.nr. 5900508 | EAN 4012197396923

Art.nr. / Type

Lengte

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draagprofiel voor monteren van fotovoltaïsche modules op vrije-veldsystemen. Montage van het draagprofiel op voorgemonteerde dragers met kruisverbinder KV FT. Montage van de PV-module op draagprofiel met eind- en/of tussenklemmen. Verbinding van meerdere draagprofielen met verbinder LV FT en kruisverbinder KV FT, schroefbaar.

Technische gegevens

Technische gegevens

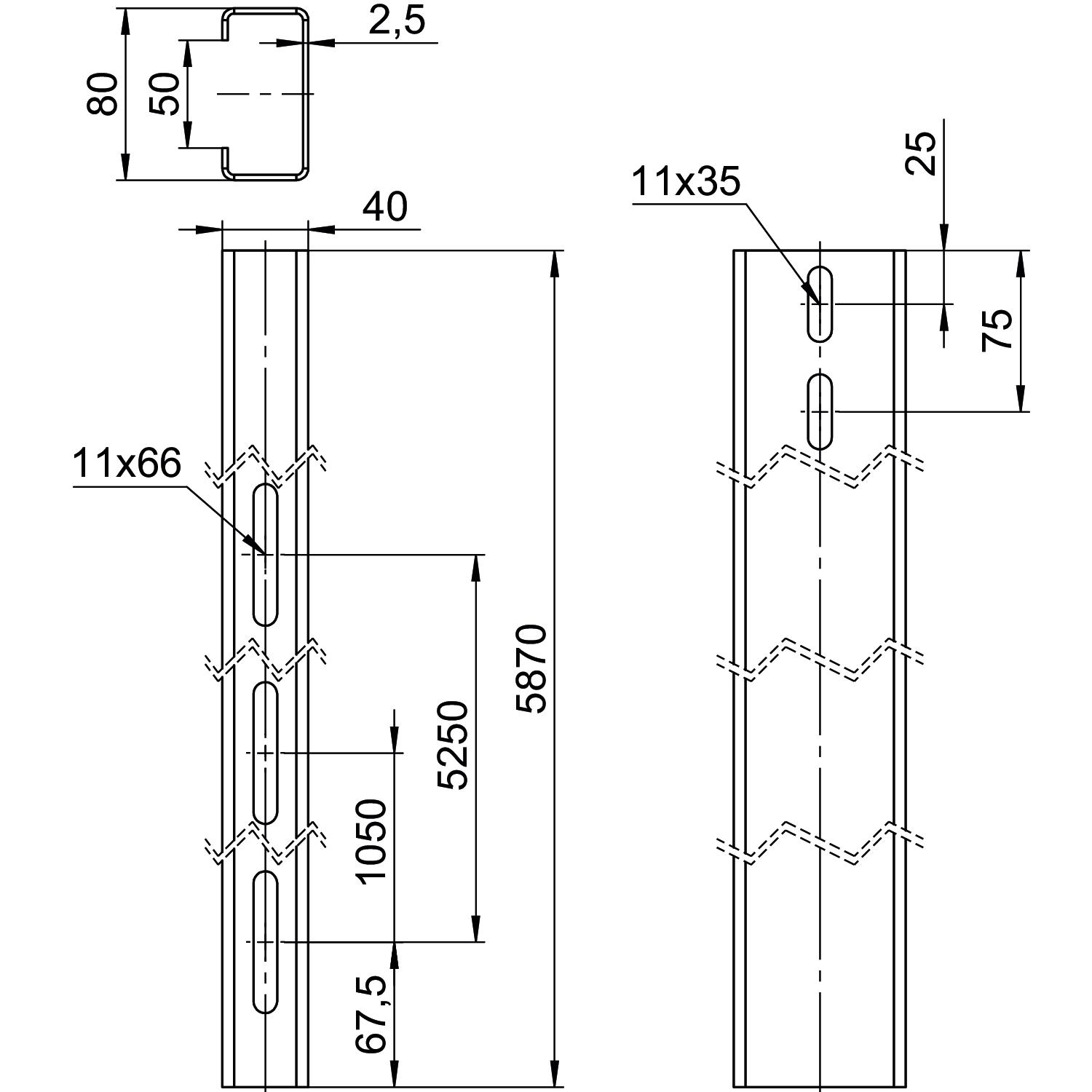

Dimensie	40x80x5870
Kabelkanaal geïntegreerd	nee
Kabelkanaal optioneel	nee
Kleur	zink
Materiaal	staal

Modulebreedte max.	1040 mm
Modulebreedte min.	1030 mm
Oppervlak	thermisch verzinkt
Weerstandsmoment Wx	10600 mm³
Weerstandsmoment Wy	5200 mm³

Afmetingen

Breedte	40 mm
Hoogte	80 mm

Lengte	5780 mm

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	40,3967 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)	40,3967 kg CO₂e
Declared Unit (LCA)	Stuk

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-21T00:00:00.000+0200

Alle typen

Alle typen

Type	Lengte	Art.nr.	Aantal	kl. VKE
TP 1000 FT	5650 mm	5900500	Stuks	1 Stuks
TP 1010 FT	5705 mm	5900502	Stuks	1 Stuks
TP 1020 FT	5760 mm	5900504	Stuks	1 Stuks
TP 1030 FT	5815 mm	5900506	Stuks	1 Stuks
TP 1040 FT	5780 mm	5900508	Stuks	1 Stuks
TP 1060 FT	5980 mm	5900512	Stuks	1 Stuks
TP 1100 FT	5090 mm	5900520	Stuks	1 Stuks
TP 1140 FT	5270 mm	5900522	Stuks	1 Stuks
TP 1310 FT	6035 mm	5900530	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 10S FT	5901550	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 10M FT	5901552	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 10L FT	5901554	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 25S FT	5901556	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 25M FT	5901558	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 25L FT	5901560	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 30S FT	5901562	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 30M FT	5901564	Stuks	1 Stuks
Voorgemonteerde drager voor montage PV-module, vrij veld	VT 30L FT	5901566	Stuks	1 Stuks
Verbinder voor draagprofielen, vrije veld	LV FT	5901215	Stuks	20 Stuks
Kruisverbinder voor draagprofielen, vrije veld	KV FT	5901255	Stuks	50 Stuks
Tussen klem voor montage PV-module, vrije veld	KLZ 2030 A2	5901050	Stuks	50 Stuks
Tussen klem voor montage PV-module, vrije veld	KLZ 3040 A2	5901054	Stuks	50 Stuks
Tussen klem voor montage PV-module, vrije veld	KLZ 4050 A2	5901058	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 20 A2	5901070	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 25 A2	5901072	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 30 A2	5901074	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 35 A2	5901076	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 40 A2	5901078	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 45 A2	5901080	Stuks	50 Stuks
Eindklem voor PV-module montage, vrij veld	KLE 50 A2	5901082	Stuks	50 Stuks
Tussenklem met veer voor montage PV-module	KLZ F 25 A2	5901062	Stuks	50 Stuks
Tussenklem met veer voor montage PV-module	KLZ F 30 A2	5901063	Stuks	50 Stuks
Tussenklem met veer voor montage PV-module	KLZ F 35 A2	5901064	Stuks	50 Stuks
Tussenklem met veer voor montage PV-module	KLZ F 40 A2	5901065	Stuks	50 Stuks
Eindklem met veer voor PV-module montage	KLE F 25 A2	5901092	Stuks	50 Stuks
Eindklem met veer voor PV-module montage	KLE F 30 A2	5901093	Stuks	50 Stuks
Eindklem met veer voor PV-module montage	KLE F 35 A2	5901094	Stuks	50 Stuks
Eindklem met veer voor PV-module montage	KLE F 40 A2	5901095	Stuks	50 Stuks
